硬件說明
PCF8591是集成了4路ADC和1路DAC的芯片，使用I2C總線通信。I2C總線是由Philips公司開發的一種簡單、雙向二線制同步串行總線。它只需要兩根線即可在連接于總線上的器件之間傳送信息。主器件用于啟動總線傳送數據，并產生時鐘以開放傳送的器件，此時任何被尋址的器件均被認為是從器件。如果主機要發送數據給從器件，則主機首先尋址從器件，然后主動發送數據至從器件，最后由主機終止數據傳送；如果主機要接收從器件的數據，首先由主器件尋址從器件，然后主機接收從器件發送的數據，最后由主機終止接收過程。這里不做過多的講解，硬件連接如下：

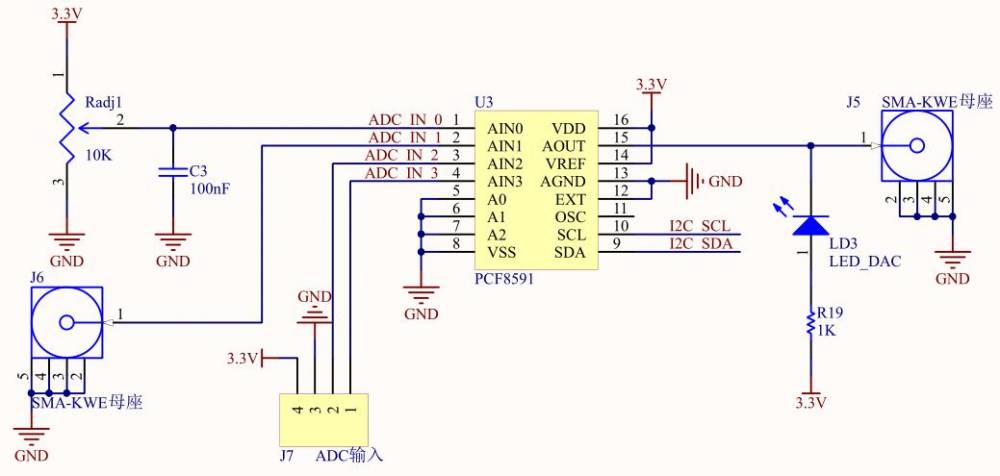

本設計的硬件連接如下

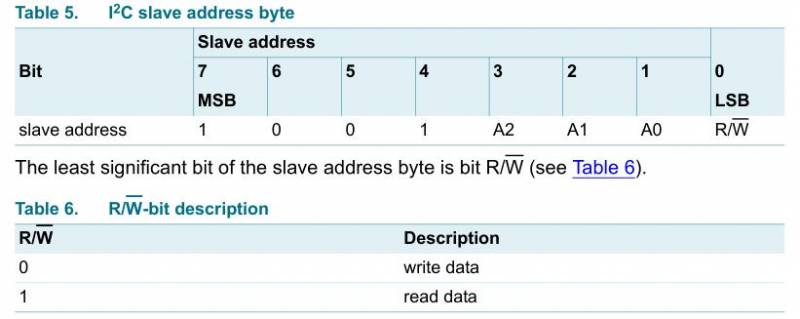

本設計中FPGA作為I2C主設備，PCF8591作為I2C從設備，從設備的地址由固定地址和可編程地址組成，我們的外設底板已將可編程地址A0、A1、A2接地，所以7位地址為7'h48，加上最低位的讀寫控制，所以給PCF8591寫數據時的尋址地址為8'h90，對PCF8591讀數據時的尋址地址為8'h91。如下

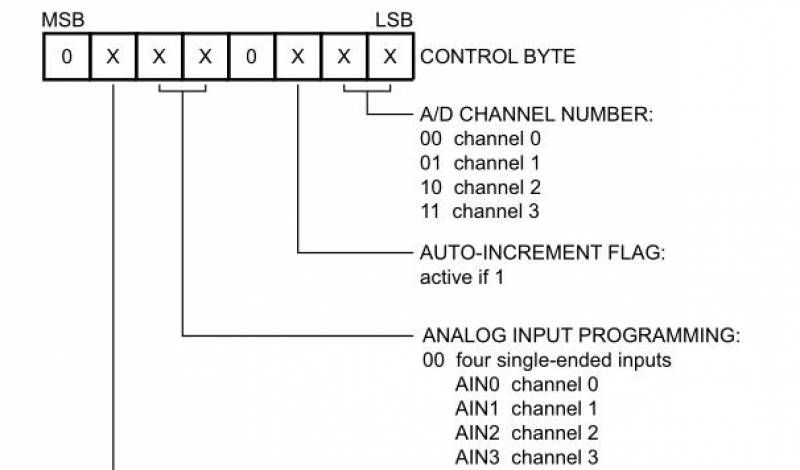

PCF8591集成了很多功能，當需要不同的功能時要對PCF8591做相應的配置，配置數據存儲在名為CONTROL BYTE的寄存器中，下圖展示了寄存器中部分bit的功能，詳細請參考PCF8591的datasheet，本設計中我們只使用通道1的ADC功能，配置數據為8'h01。
本設計中我們需要兩次通信，
第二次的時序如下圖：

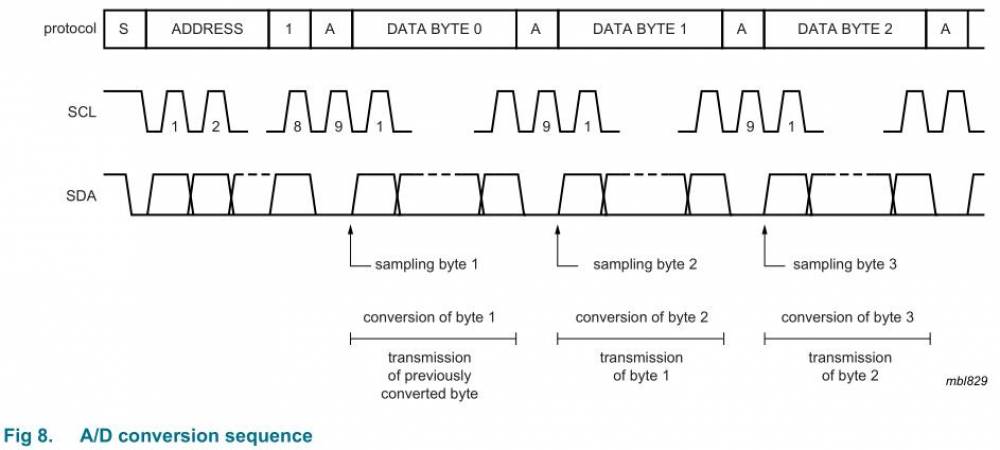

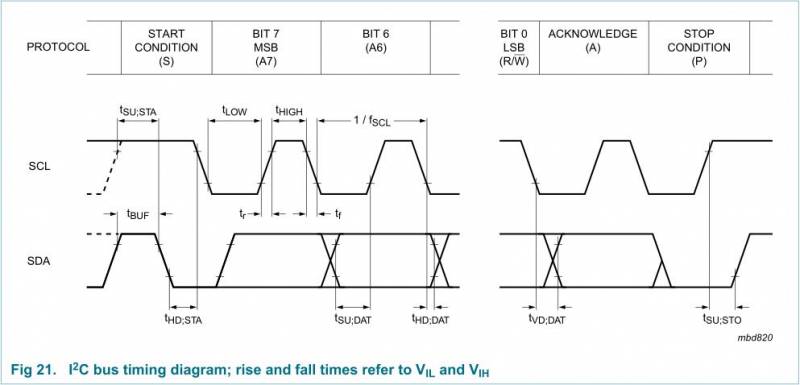

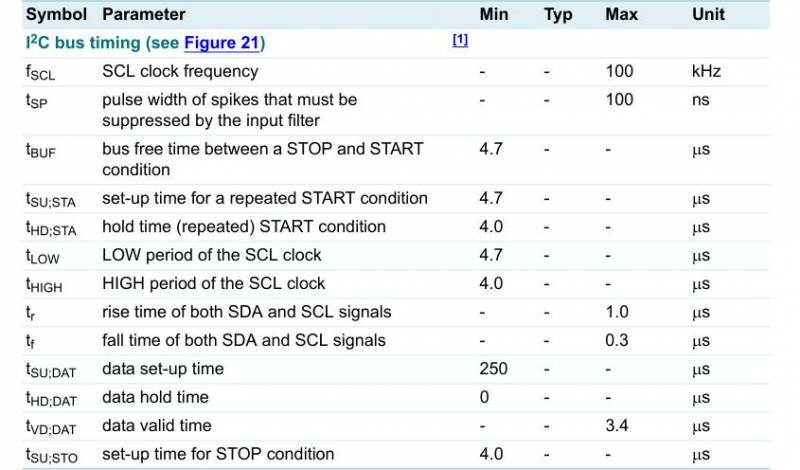

通過上面的介紹大家應該對如何驅動PCF8591進行ADC采樣有了整體的概念，還有一些細節就是I2C通信的時序明細，如下圖
Verilog代碼
//-------------------------------------------------------------------- //>>>>>>>>>>>>>>>>>>>>>>>>>COPYRIGHTNOTICE<<<<<<<<<<<<<<<<<<<<<<<<< //-------------------------------------------------------------------- //Module:ADC_I2C // //Author:Step // //Description:ADC_I2C // //-------------------------------------------------------------------- //CodeRevisionHistory: //-------------------------------------------------------------------- //Version:|Mod.Date:|ChangesMade: //V1.1|2016/10/30|Initialver //-------------------------------------------------------------------- moduleADC_I2C( input clk_in, //系統時鐘 input rst_n_in, //系統復位，低有效 output scl_out, //I2C總線SCL inout sda_out, //I2C總線SDA output reg adc_done, //ADC采樣完成標志 output reg [7:0] adc_data //ADC采樣數據 ) ; parameter CNT_NUM = 15; localparam IDLE = 3'd0; localparam MAIN = 3'd1; localparam START = 3'd2; localparam WRITE = 3'd3; localparam READ = 3'd4; localparam STOP = 3'd5; //根據PCF8591的datasheet，I2C的頻率最高為100KHz， //我們準備使用4個節拍完成1bit數據的傳輸，所以需要400KHz的時鐘觸發完成該設計 //使用計數器分頻產生400KHz時鐘信號clk_400khz reg clk_400khz; reg [9:0] cnt_400khz; always@(posedgeclk_inornegedgerst_n_in)begin if(!rst_n_in)begin cnt_400khz<=10'd0; clk_400khz<=1'b0; endelseif(cnt_400khz>=CNT_NUM-1)begin cnt_400khz<=10'd0; clk_400khz<=~clk_400khz; endelsebegin cnt_400khz<=cnt_400khz+1'b1; end end reg [7:0] adc_data_r; reg scl_out_r; reg sda_out_r; reg [2:0] cnt; reg [3:0] cnt_main; reg [7:0] data_wr; reg [2:0] cnt_start; reg [2:0] cnt_write; reg [4:0] cnt_read; reg [2:0] cnt_stop; reg [2:0] state; always@(posedgeclk_400khzornegedgerst_n_in)begin if(!rst_n_in)begin //如果按鍵復位，將相關數據初始化 scl_out_r<=1'd1; sda_out_r<=1'd1; cnt<=1'b0; cnt_main<=4'd0; cnt_start<=3'd0; cnt_write<=3'd0; cnt_read<=5'd0; cnt_stop<=1'd0; adc_done<=1'b0; adc_data<=1'b0; state<=IDLE; endelsebegin case(state) IDLE:begin //軟件自復位，主要用于程序跑飛后的處理 scl_out_r<=1'd1; sda_out_r<=1'd1; cnt<=1'b0; cnt_main<=4'd0; cnt_start<=3'd0; cnt_write<=3'd0; cnt_read<=5'd0; cnt_stop<=1'd0; adc_done<=1'b0; state<=MAIN; end MAIN:begin if(cnt_main>=4'd6)cnt_main<=4'd6;//對MAIN中的子狀態執行控制cnt_main elsecnt_main<=cnt_main+1'b1; case(cnt_main) 4'd0: beginstate<=START; end //I2C通信時序中的START 4'd1: begindata_wr<=8'h90; state<=WRITE; end //A0,A1,A2都接了GND，寫地址為8'h90 4'd2: begindata_wr<=8'h00; state<=WRITE; end //controlbyte為8'h00，采用4通道ADC中的通道0 4'd3: beginstate<=STOP; end //I2C通信時序中的START 4'd4: beginstate<=START; end //I2C通信時序中的STOP 4'd5: begindata_wr<=8'h91; state<=WRITE; end //A0A1A2都接了GND，讀地址為8'h91 4'd6: beginstate<=READ; adc_done<=1'b0; end //讀取ADC的采樣數據 4'd7: beginstate<=STOP; adc_done<=1'b1; end //I2C通信時序中的STOP，讀取完成標志 4'd8: beginstate<=MAIN; end //預留狀態，不執行 default:state<=IDLE; //如果程序失控，進入IDLE自復位狀態 endcase end START:begin //I2C通信時序中的起始START if(cnt_start>=3'd5)cnt_start<=1'b0; //對START中的子狀態執行控制cnt_start elsecnt_start<=cnt_start+1'b1; case(cnt_start) 3'd0: beginsda_out_r<=1'b1; scl_out_r<=1'b1; end //將SCL和SDA拉高，保持4.7us以上 3'd1: beginsda_out_r<=1'b1; scl_out_r<=1'b1; end //clk_400khz每個周期2.5us，需要兩個周期 3'd2: beginsda_out_r<=1'b0; end //SDA拉低到SCL拉低，保持4.0us以上 3'd3: beginsda_out_r<=1'b0; end //clk_400khz每個周期2.5us，需要兩個周期 3'd4: beginscl_out_r<=1'b0; end //SCL拉低，保持4.7us以上 3'd5: beginscl_out_r<=1'b0; state<=MAIN; end //clk_400khz每個周期2.5us，需要兩個周期，返回MAIN default:state<=IDLE; //如果程序失控，進入IDLE自復位狀態 endcase end WRITE:begin //I2C通信時序中的寫操作WRITE和相應判斷操作ACK if(cnt<=3'd6)begin //共需要發送8bit的數據，這里控制循環的次數 if(cnt_write>=3'd3)begincnt_write<=1'b0; cnt<=cnt+1'b1;end elsebegincnt_write<=cnt_write+1'b1; cnt<=cnt;end endelsebegin if(cnt_write>=3'd7)begincnt_write<=1'b0; cnt<=1'b0;end //兩個變量都恢復初值 elsebegincnt_write<=cnt_write+1'b1; cnt<=cnt;end end case(cnt_write) //按照I2C的時序傳輸數據 3'd0: beginscl_out_r<=1'b0; sda_out_r<=data_wr[7-cnt]; end //SCL拉低，并控制SDA輸出對應的位 3'd1: beginscl_out_r<=1'b1; end //SCL拉高，保持4.0us以上 3'd2: beginscl_out_r<=1'b1; end //clk_400khz每個周期2.5us，需要兩個周期 3'd3: beginscl_out_r<=1'b0; end //SCL拉低，準備發送下1bit的數據 //獲取從設備的響應信號并判斷 3'd4: beginsda_out_r<=1'bz; end //釋放SDA線，準備接收從設備的響應信號 3'd5: beginscl_out_r<=1'b1; end //SCL拉高，保持4.0us以上 3'd6: beginif(sda_out)state<=IDLE; elsestate<=state; end //獲取從設備的響應信號并判斷 3'd7: beginscl_out_r<=1'b0; state<=MAIN; end //SCL拉低，返回MAIN狀態 default:state<=IDLE; //如果程序失控，進入IDLE自復位狀態 endcase end READ:begin //I2C通信時序中的讀操作READ和返回ACK的操作 if(cnt<=3'd6)begin //共需要接收8bit的數據，這里控制循環的次數 if(cnt_read>=3'd3)begincnt_read<=1'b0; cnt<=cnt+1'b1;end elsebegincnt_read<=cnt_read+1'b1; cnt<=cnt; end endelsebegin if(cnt_read>=3'd7)begincnt_read<=1'b0; cnt<=1'b0; end //兩個變量都恢復初值 elsebegincnt_read<=cnt_read+1'b1; cnt<=cnt; end end case(cnt_read) //按照I2C的時序接收數據 3'd0: beginscl_out_r<=1'b0; sda_out_r<=1'bz; end //SCL拉低，釋放SDA線，準備接收從設備數據 3'd1: beginscl_out_r<=1'b1; end //SCL拉高，保持4.0us以上 3'd2: beginadc_data_r[7-cnt]<=sda_out; end //讀取從設備返回的數據 3'd3: beginscl_out_r<=1'b0; end //SCL拉低，準備接收下1bit的數據 //向從設備發送響應信號 3'd4: beginsda_out_r<=1'b0;a dc_done<=1'b1; adc_data<=adc_data_r; end //發送響應信號，將前面接收的數據鎖存 3'd5: beginscl_out_r<=1'b1; end //SCL拉高，保持4.0us以上 3'd6: beginscl_out_r<=1'b1; adc_done<=1'b0; end //SCL拉高，保持4.0us以上 3'd7: beginscl_out_r<=1'b0; state<=MAIN; end //SCL拉低，返回MAIN狀態 default:state<=IDLE; //如果程序失控，進入IDLE自復位狀態 endcase end STOP:begin //I2C通信時序中的結束STOP if(cnt_stop>=3'd5)cnt_stop<=1'b0; //對STOP中的子狀態執行控制cnt_stop elsecnt_stop<=cnt_stop+1'b1; case(cnt_stop) 3'd0: beginsda_out_r<=1'b0; end //SDA拉低，準備STOP 3'd1: beginsda_out_r<=1'b0; end //SDA拉低，準備STOP 3'd2: beginscl_out_r<=1'b1; end //SCL提前SDA拉高4.0us 3'd3: beginscl_out_r<=1'b1; end //SCL提前SDA拉高4.0us 3'd4: beginsda_out_r<=1'b1; end //SDA拉高 3'd5: beginsda_out_r<=1'b1; state<=MAIN; end //完成STOP操作，返回MAIN狀態 default:state<=IDLE; //如果程序失控，進入IDLE自復位狀態 endcase end default:; endcase end end assign scl_out=scl_out_r; //對SCL端口賦值 assign sda_out=sda_out_r; //對SDA端口賦值 endmodule
小結
本節主要為大家講解了使用I2C驅動PCF8591的ADC功能的原理及軟件設計，需要大家掌握的同時自己創建工程，通過整個設計流程，生成FPGA配置文件加載測試。
