硬件說明
VGA（video graphics array）即視頻圖形陣列，是IBM在1987年隨PS/2一起推出的使用模擬信號的一種視頻傳輸標準。VGA接口分公口和母口，如下圖：

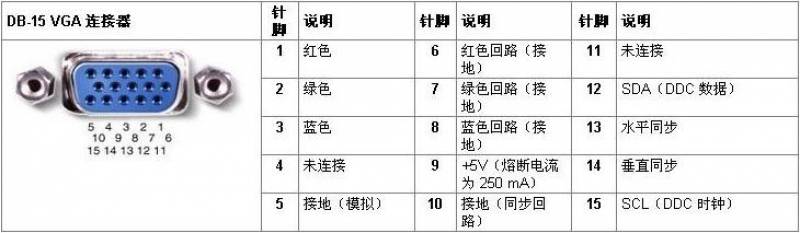

VGA接口引腳定義如下：
一個標準的VGA接口應該有以下端口：

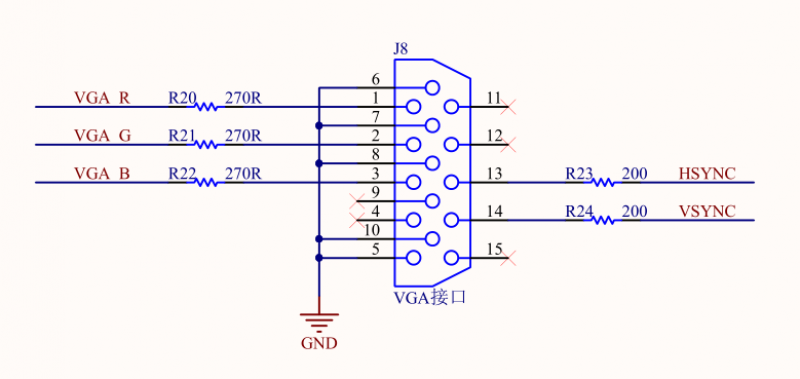

三色信號都是模擬信號，行場同步信號都是數字信號；對于VGA的接口模擬電壓，為0~0.714V，0代表無色，0.714代表滿色，F(xiàn)PGA輸出3.3V，所以還必須要經過DAC的轉換?，F(xiàn)今有兩種比較成熟的方法：電阻分壓方式和DAC轉換方式。我們的底板上就是采用的電阻分壓的方式，因VGA顯示器端有75歐的下拉電阻，為了得到0.714V的電壓我們給RGB信號線上串入270歐的電阻，3.3V*75/(270+75)=0.717V。如下

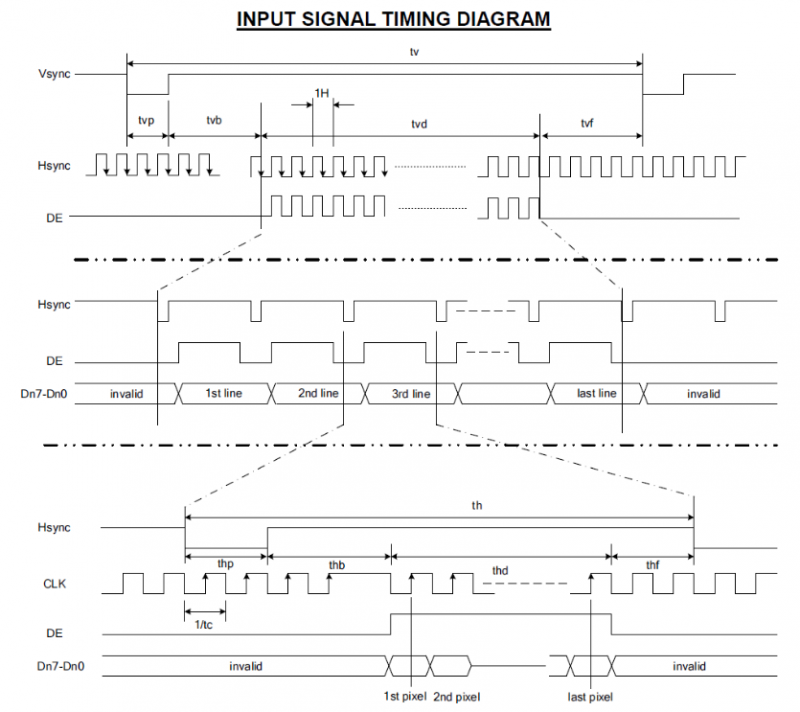

VGA驅動顯示器用的是掃描的方式，逐行掃描the HS (Horizontal Synchronization)逐行掃描是掃描從屏幕的左上角一點開始，由左向右逐點掃描，每掃描完一行，電子束回到屏幕的左邊下一行的起始位置，在這期間CRT（陰極射線顯像管）對電子束進行消隱，每行結束時，用行同步信號進行同步；當掃描完所有行之后形成一幀，用場同步信號進行同步，并使掃描回到屏幕左上方，同時進行場消隱，開始下一幀。VGA一直在掃描，每一場的掃描包括了若干行掃描，依次循環；VGA顯示時序如下：

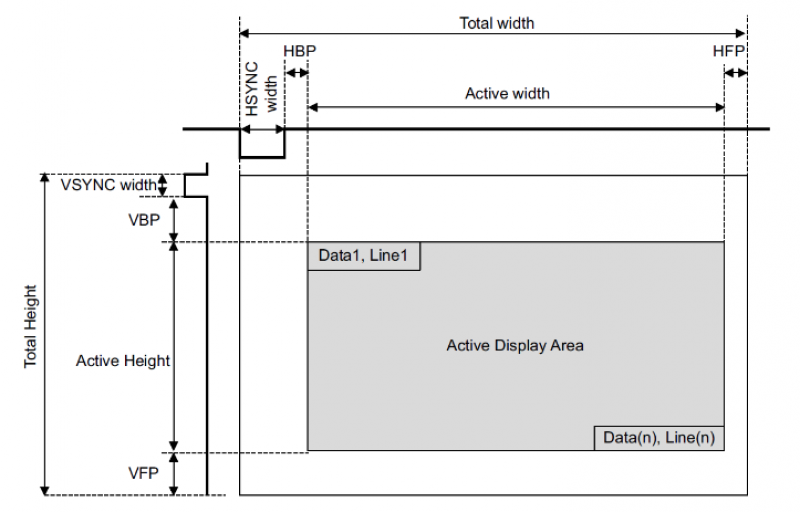

VGA顯示區域和消隱區域：

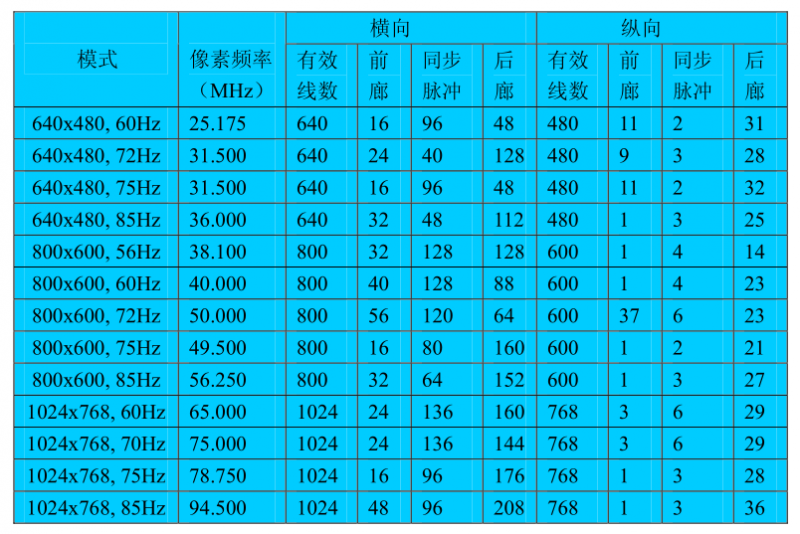

常見的VGA顯示模式：
Verilog代碼
//-------------------------------------------------------------------- //>>>>>>>>>>>>>>>>>>>>>>>>>COPYRIGHTNOTICE<<<<<<<<<<<<<<<<<<<<<<<<< //-------------------------------------------------------------------- //Module:Param_define // //Author:Step // //Description:Param_define // //-------------------------------------------------------------------- //CodeRevisionHistory: //-------------------------------------------------------------------- //Version:|Mod.Date:|ChangesMade: //V1.1|2016/10/30|Initialver //-------------------------------------------------------------------- `timescale1ns/1ns //VGA顯示器驅動只需要5個信號即可（行同步、場同步、紅色、綠色、藍色信號） //紅綠藍三色信號為模擬信號，輸入電壓范圍為0.0V~0.7V //VGA時序中行同步和場同步都分為四個階段（同步脈沖、后廊、有效線數、前廊） //VGA顯示有很多模式，每種模式都是有固定的時鐘和時序參數，需要根據要求控制 `ifdefVGA_800X600_60Hz //不同VGA顯示模式相應的參數 //--------------------------------------------------------------------------- //--Horizonaltiminginformation`defineHSYNC_A16'd128 //128`defineHSYNC_B16'd216 //128+88 `defineHSYNC_C16'd1016 //128+88+800`defineHSYNC_D16'd1056 //128+88+800+40 //行同步脈沖+后廊+有效線數+前廊 //--Verticaltiminginformation`defineVSYNC_O16'd4 //4`defineVSYNC_P16'd27 //4+23`defineVSYNC_Q16'd627 //4+23+600`defineVSYNC_R16'd628 //4+23+600+1//場同步脈沖+后廊+有效線數+前廊 //--------------------------------------------------------------------------- `endif`ifdefVGA_640X480_85Hz //不同VGA顯示模式相應的參數 //--------------------------------------------------------------------------- //--Horizonaltiminginformation`defineHSYNC_A16'd48 //48`defineHSYNC_B16'd160 //48+112`defineHSYNC_C16'd800 //48+112+640`defineHSYNC_D16'd832 //48+112+640+32 //行同步脈沖+后廊+有效線數+前廊 //--Verticaltiminginformation`defineVSYNC_O16'd3 //3`defineVSYNC_P16'd28 //3+25`defineVSYNC_Q16'd508 //3+25+480`defineVSYNC_R16'd509 //3+25+480+1 //場同步脈沖+后廊+有效線數+前廊 //--------------------------------------------------------------------------- `endif
//-------------------------------------------------------------------- //>>>>>>>>>>>>>>>>>>>>>>>>>COPYRIGHTNOTICE<<<<<<<<<<<<<<<<<<<<<<<<< //-------------------------------------------------------------------- //Module:Vga_Module // //Author:Step // //Description:Vga_Module // //-------------------------------------------------------------------- //CodeRevisionHistory: //-------------------------------------------------------------------- //Version:|Mod.Date:|ChangesMade: //V1.1|2016/10/30|Initialver //-------------------------------------------------------------------- `define VGA_800X600_60Hz //定義使用的VGA顯示模式 `ifdef VGA_800X600_60Hz //根據VGA顯示模式的定義調用相應的參數 `include "Param_define.v" //調用Param_define.v文件中的全局定義 `endif moduleVga_Module ( input clk_in, //40MHz系統時鐘 input rst_n_in, //系統復位，低有效 output reg sync_v, //VGA場同步sync_v output reg sync_h, //VGA行同步sync_h outputreg [2:0] vga_data //VGA數據MSB~LSB={R,G,B} ); reg [15:0] x_cnt; reg [15:0] y_cnt; reg vga_valid; //對時鐘計數標識VGA一次行掃描需要的時間 always@(posedgeclk_inornegedgerst_n_in) if(!rst_n_in)x_cnt<=16'd0; //復位時初始值 elseif(x_cnt>=`HSYNC_D)x_cnt<=16'd0; //一次行掃描需要1056個時鐘(128+88+800+40) elsex_cnt<=x_cnt+1'b1;//對行掃描計數標識VGA一次場掃描需要的時間 always@(posedgeclk_inornegedgerst_n_in) if(!rst_n_in)y_cnt<=16'd0; //復位時初始值 elseif(x_cnt==`HSYNC_D)begin //每次行掃描時 if(y_cnt>=`VSYNC_R)y_cnt<=16'd0; //每次場掃描包含628次行掃描 elsey_cnt<=y_cnt+1'b1; endelsey_cnt<=y_cnt; //在每次行掃描過程中場掃描計數器保持不變 //按照顯示模式的參數產生行同步掃描的脈沖 always@(posedgeclk_inornegedgerst_n_in) if(!rst_n_in)sync_h<=1'b1; elseif(x_cnt<`HSYNC_A)sync_h<=1'b0; elsesync_h<=1'b1; //按照顯示模式的參數產生場同步掃描的脈沖 always@(posedgeclk_inornegedgerst_n_in) if(!rst_n_in)sync_v<=1'b1; elseif(y_cnt<`VSYNC_O)sync_v<=1'b0; elsesync_v<=1'b1; //根據行場同步信號的有效線數確定有效顯示區域 always@(posedgeclk_inornegedgerst_n_in) if(!rst_n_in) vga_valid<=1'b0; elseif((x_cnt>`HSYNC_B)&&(x_cnt<`HSYNC_C)&&(y_cnt>`VSYNC_P)&&(y_cnt<`VSYNC_Q)) vga_valid<=1'b1;//有效顯示區域中vga_valid標志為1 else vga_valid<=1'b0; //在VGA有效顯示區域不同的段顯示不同的顏色 always@(posedgeclk_inornegedgerst_n_in)begin if(!rst_n_in)vga_data=3'b111; elseif(vga_valid)begin //在有效顯示區域內 if((x_cnt>`HSYNC_B)&&(x_cnt<=`HSYNC_B+10'd100)) vga_data=3'b100; //紅色 elseif((x_cnt>`HSYNC_B+10'd100)&&(x_cnt<=`HSYNC_B+10'd200)) vga_data=3'b010; //綠色 elseif((x_cnt>`HSYNC_B+10'd200)&&(x_cnt<=`HSYNC_B+10'd300)) vga_data=3'b001; //藍色 elseif((x_cnt>`HSYNC_B+10'd300)&&(x_cnt<=`HSYNC_B+10'd400)) vga_data=3'b110; //黃色 elseif((x_cnt>`HSYNC_B+10'd400)&&(x_cnt<=`HSYNC_B+10'd500)) vga_data=3'b101; //紫色 elseif((x_cnt>`HSYNC_B+10'd500)&&(x_cnt<=`HSYNC_B+10'd600)) vga_data=3'b011; //青色 elseif((x_cnt>`HSYNC_B+10'd600)&&(x_cnt<=`HSYNC_B+10'd700)) vga_data=3'b111; //白色 elseif((x_cnt>`HSYNC_B+10'd700)&&(x_cnt<=`HSYNC_B+10'd800)) vga_data=3'b000; //黑色 else vga_data=3'b111; //白色 endelse vga_data=3'b111; //白色endendmodule
小結
本節主要為大家講解了VGA顯示的原理、時序及軟件設計，需要大家掌握的同時自己創建工程，通過整個設計流程，生成FPGA配置文件加載測試。
