硬件說明
通用異步收發傳輸器（Universal Asynchronous Receiver/Transmitter)，通常稱作UART，是一種通用串行數據總線，用于異步通信。該總線雙向通信，可以實現全雙工傳輸和接收。異步通信以一個字符為傳輸單位，通信中兩個字符間的時間間隔多少是不固定的，然而在同一個字符中的兩個相鄰位間的時間間隔是固定的。兩個相鄰位間的時間間隔與UART通信的波特率有關，波特率用來表征UART通信中數據傳輸?shù)乃俾?，即每秒鐘傳送的二進制位數。例如數據傳送速率為120字符/秒，而每一個字符為10位（1個起始位，7個數據位，1個校驗位，1個結束位），則其傳送的波特率為10×120＝1200字符/秒＝1200波特。

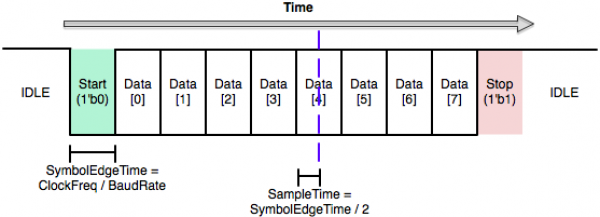

我們這里使用的時序?yàn)槿サ粜ｒ?yàn)位的時序
本設計共有四個模塊，一個top模塊，一個baud模塊，一個接收模塊和一個發送模塊，大家可以根據自己的需求進行調整。
Verilog代碼
//-------------------------------------------------------------------- //>>>>>>>>>>>>>>>>>>>>>>>>>COPYRIGHTNOTICE<<<<<<<<<<<<<<<<<<<<<<<<< //-------------------------------------------------------------------- //Module:Uart_bus // //Author:Step // //Description:Themoduleforuartcommunication // // //-------------------------------------------------------------------- //CodeRevisionHistory: //-------------------------------------------------------------------- //Version:|Mod.Date:|ChangesMade: //V1.0|2016/04/20|Initialver //-------------------------------------------------------------------- moduleUart_Bus# ( parameter BPS_PARA=1250//當使用12MHz時鐘時波特率參數選擇1250對應9600的波特率 ) ( input clk_in, //系統時鐘 input rst_n_in, //系統復位，低有效 input rs232_rx, //FPGA中UART接收端，分配給UART模塊中的發送端TXD output rs232_tx //FPGA中UART發送端，分配給UART模塊中的接收端RXD ); /////////////////////////////////UART接收功能模塊例化//////////////////////////////////// wire bps_en_rx,bps_clk_rx; wire [7:0] rx_data;//UART接收波特率時鐘控制模塊例化 Baud# ( .BPS_PARA (BPS_PARA ) ) Baud_rx ( .clk_in (clk_in ), //系統時鐘 .rst_n_in (rst_n_in ), //系統復位，低有效 .bps_en (bps_en_rx ), //接收時鐘使能 .bps_clk (bps_clk_rx ) //接收時鐘輸出 ); //UART接收數據模塊例化 Uart_RxUart_Rx_uut ( .clk_in (clk_in ), //系統時鐘 .rst_n_in (rst_n_in ), //系統復位，低有效 .bps_en (bps_en_rx ), //接收時鐘使能 .bps_clk (bps_clk_rx ), //接收時鐘輸入 .rs232_rx (rs232_rx ), //UART接收輸入 .rx_data (rx_data ) //接收到的數據 ); /////////////////////////////////UART發送功能模塊例化//////////////////////////////////// wire bps_en_tx,bps_clk_tx; //UART發送波特率時鐘控制模塊例化 Baud# ( .BPS_PARA (BPS_PARA ) ) Baud_tx ( .clk_in (clk_in ), //系統時鐘 .rst_n_in (rst_n_in ), //系統復位，低有效 .bps_en (bps_en_tx ), //發送時鐘使能 .bps_clk (bps_clk_tx ) //發送時鐘輸出 ); //UART發送數據模塊例化 Uart_TxUart_Tx_uut(.clk_in (clk_in ), //系統時鐘 .rst_n_in (rst_n_in ), //系統復位，低有效 .bps_en (bps_en_tx ), //發送時鐘使能 .bps_clk (bps_clk_tx ), //發送時鐘輸入 .rx_bps_en (bps_en_rx ), //因需要自收自發，使用接收時鐘使能判定：接收到新的數據，需要發送 .tx_data (rx_data ), //需要發出的數據 .rs232_tx (rs232_tx ) //UART發送輸出 ); endmodule
//-------------------------------------------------------------------- //>>>>>>>>>>>>>>>>>>>>>>>>>COPYRIGHTNOTICE<<<<<<<<<<<<<<<<<<<<<<<<< //-------------------------------------------------------------------- //Module:Baud // //Author:Step // //Description:Beatforuarttransferandreceivebaudrate // //-------------------------------------------------------------------- //CodeRevisionHistory: //-------------------------------------------------------------------- //Version:|Mod.Date:|ChangesMade: //V1.0|2016/04/20|Initialver //-------------------------------------------------------------------- moduleBaud# ( parameter BPS_PARA=1250//當使用12MHz時鐘時波特率參數選擇1250對應9600的波特率 ) ( input clk_in, //系統時鐘 input rst_n_in, //系統復位，低有效 input bps_en, //接收或發送時鐘使能 output reg bps_clk //接收或發送時鐘輸出 ); reg [12:0] cnt;//計數器計數滿足波特率時鐘要求 always@(posedgeclk_inornegedgerst_n_in)begin if(!rst_n_in) cnt<=1'b0; elseif((cnt>=BPS_PARA-1)||(!bps_en))//當時鐘信號不使能（bps_en為低電平）時，計數器清零并停止計數 cnt<=1'b0; //當時鐘信號使能時，計數器對系統時鐘計數，周期為BPS_PARA個系統時鐘周期 else cnt<=cnt+1'b1;end//產生相應波特率的時鐘節拍，接收模塊將以此節拍進行UART數據接收 always@(posedgeclk_inornegedgerst_n_in) begin if(!rst_n_in) bps_clk<=1'b0; elseif(cnt==(BPS_PARA>>1)) //BPS_PARA右移一位等于除2，因計數器終值BPS_PARA為數據更替時間點，所以計數器中值時為數據最穩定時間點 bps_clk<=1'b1; else bps_clk<=1'b0; end endmodule
//-------------------------------------------------------------------- //>>>>>>>>>>>>>>>>>>>>>>>>>COPYRIGHTNOTICE<<<<<<<<<<<<<<<<<<<<<<<<< //-------------------------------------------------------------------- //Module:Uart_Rx // //Author:Step // //Description:Thereceivemoduleofuartinterface // //-------------------------------------------------------------------- //CodeRevisionHistory: //-------------------------------------------------------------------- //Version:|Mod.Date:|ChangesMade: //V1.0|2016/04/20|Initialver //-------------------------------------------------------------------- moduleUart_Rx(input clk_in, //系統時鐘 input rst_n_in, //系統復位，低有效 output reg bps_en, //接收時鐘使能 input bps_clk, //接收時鐘輸入 input rs232_rx, //UART接收輸入 output reg [7:0] rx_data //接收到的數據 ); reg rs232_rx0,rs232_rx1,rs232_rx2; //多級延時鎖存去除亞穩態 always@(posedgeclk_inornegedgerst_n_in)begin if(!rst_n_in)begin rs232_rx0<=1'b0; rs232_rx1<=1'b0; rs232_rx2<=1'b0; endelsebegin rs232_rx0<=rs232_rx; rs232_rx1<=rs232_rx0; rs232_rx2<=rs232_rx1; endend//檢測UART接收輸入信號的下降沿 wire neg_rs232_rx=rs232_rx2&rs232_rx1&(~rs232_rx0)&(~rs232_rx); reg [3:0] num; //接收時鐘使能信號的控制 always@(posedgeclk_inornegedgerst_n_in)begin if(!rst_n_in) bps_en<=1'b0; elseif(neg_rs232_rx&&(!bps_en)) //當空閑狀態（bps_en為低電平）時檢測到UART接收信號下降沿，進入工作狀態（bps_en為高電平），控制時鐘模塊產生接收時鐘 bps_en<=1'b1; elseif(num==4'd9) //當完成一次UART接收操作后，退出工作狀態，恢復空閑狀態 bps_en<=1'b0; end reg [7:0] rx_data_r;//當處于工作狀態中時，按照接收時鐘的節拍獲取數據 always@(posedgeclk_inornegedgerst_n_in)begin if(!rst_n_in)begin num<=4'd0; rx_data<=8'd0; rx_data_r<=8'd0; endelseif(bps_en)begin if(bps_clk)begin num<=num+1'b1; if(num<=4'd8) rx_data_r[num-1]<=rs232_rx; //先接受低位再接收高位，8位有效數據 endelseif(num==4'd9)begin //完成一次UART接收操作后，將獲取的數據輸出 num<=4'd0; rx_data<=rx_data_r; end end end endmodule
//-------------------------------------------------------------------- //>>>>>>>>>>>>>>>>>>>>>>>>>COPYRIGHTNOTICE<<<<<<<<<<<<<<<<<<<<<<<<< //-------------------------------------------------------------------- //Module:Uart_Tx // //Author:Step // //Description:Thetransfermoduleofuartinterface // //-------------------------------------------------------------------- //CodeRevisionHistory: //-------------------------------------------------------------------- //Version:|Mod.Date:|ChangesMade: //V1.0|2016/04/20|Initialver //-------------------------------------------------------------------- moduleUart_Tx ( input clk_in, //系統時鐘 input rst_n_in, //系統復位，低有效 output reg bps_en, //發送時鐘使能 input bps_clk, //發送時鐘輸入 input rx_bps_en, //因需要自收自發，使用接收時鐘使能判定：接收到新的數據，需要發送 input [7:0] tx_data, //需要發出的數據 output reg rs232_tx //UART發送輸出 ); reg rx_bps_en_r;//延時鎖存接收時鐘使能信號 always@(posedgeclk_inornegedgerst_n_in)begin if(!rst_n_in)rx_bps_en_r<=1'b0; elserx_bps_en_r<=rx_bps_en;end//檢測接收時鐘使能信號的下降沿，因?yàn)橄陆笛卮斫邮諗?shù)據的完成，以此作為發送信號的激勵 wire neg_rx_bps_en=rx_bps_en_r&(~rx_bps_en); reg [3:0] num; reg [9:0] tx_data_r; //根據接收數據的完成，驅動發送數據操作 always@(posedgeclk_inornegedgerst_n_in)begin if(!rst_n_in)begin bps_en<=1'b0; tx_data_r<=8'd0; endelseif(neg_rx_bps_en)begin bps_en<=1'b1; //當檢測到接收時鐘使能信號的下降沿，表明接收完成，需要發送數據，使能發送時鐘使能信號 tx_data_r<={1'b1,tx_data,1'b0}; endelseif(num==4'd10)begin bps_en<=1'b0; //一次UART發送需要10個時鐘信號，然后結束 endend//當處于工作狀態中時，按照發送時鐘的節拍發送數據 always@(posedgeclk_inornegedgerst_n_in)begin if(!rst_n_in)begin num<=1'b0; rs232_tx<=1'b1; endelseif(bps_en)begin if(bps_clk)begin num<=num+1'b1; rs232_tx<=tx_data_r[num]; endelseif(num>=4'd10) num<=4'd0; end end endmodule
小結
本節主要為大家講解了UART通信的原理及軟件設計，需要大家掌握的同時自己創建工程，通過整個設計流程，生成FPGA配置文件加載測試。
