STEP FPGA驅動無源蜂鳴器模塊

行業動態 | 2023-11-27 14:40:32 | 作者

硬件說明

蜂鳴器的分類：按其結構主要分為壓電式蜂鳴器和電磁式蜂鳴器兩種類型：

電磁式蜂鳴器由振蕩器、電磁線圈、磁鐵、振動膜片及外殼等組成。接通電源后，振蕩器產生的音頻信號電流通過電磁線圈，使電磁線圈產生磁場，振動膜片在電磁線圈和磁鐵的相互作用下，周期性地振動發聲。
壓電式蜂鳴器主要由多諧振蕩器、壓電蜂鳴片、阻抗匹配器及共鳴箱、外殼等組成。多諧振蕩器由晶體管或集成電路構成，當接通電源后（1.5～15V直流工作電壓），多諧振蕩器起振,輸出1.5～2.5kHZ的音頻信號，阻抗匹配器推動壓電蜂鳴片發聲。

按是否帶有信號源分為有源蜂鳴器和無源蜂鳴器兩種類型：

有源蜂鳴器只需要在其供電端加上額定直流電壓，其內部的震蕩器就可以產生固定頻率的信號，驅動蜂鳴器發出聲音。
無源蜂鳴器可以理解成與喇叭一樣，需要在其供電端上加上高低不斷變化的電信號才可以驅動發出聲音。

本章節和大家一起學習無源蜂鳴器的驅動，F(xiàn)PGA或單片機的GPIO口驅動能力弱，不能直接驅動無源蜂鳴器，常用的蜂鳴器驅動電路如下：

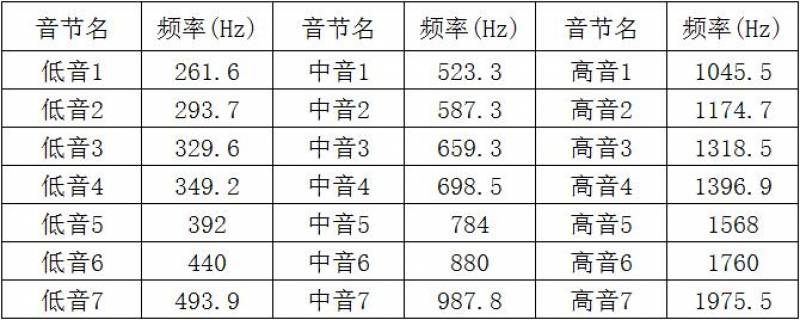

蜂鳴器使用NPN三極管（9013）驅動，三極管當開關用，當基極電壓拉高時，蜂鳴器通電，當基極電壓拉低時，蜂鳴器斷電，F(xiàn)PGA控制GPIO口給三極管的基極輸出不同頻率的脈沖信號，蜂鳴器就可以發出不同的音節。不同音節與蜂鳴器震蕩頻率的對應關系如下：

我們使用PWM的方法（關于PWM的說明，快速入門中的脈沖發生器章節有詳細的介紹），使用計數器對系統時鐘進行分頻，改變計數器的計數終值從而實現調節PWM信號頻率的目的，使用PWM信號控制蜂鳴器電路。

Verilog代碼

//-------------------------------------------------------------------- //>>>>>>>>>>>>>>>>>>>>>>>>>COPYRIGHTNOTICE<<<<<<<<<<<<<<<<<<<<<<<<< //-------------------------------------------------------------------- //Module:Beeper // //Author:Step // //Description:Beeper //-------------------------------------------------------------------- //CodeRevisionHistory: //-------------------------------------------------------------------- //Version:|Mod.Date:|ChangesMade: //V1.0|2016/04/20|Initialver //-------------------------------------------------------------------- moduleBeeper ( input clk_in, //系統時鐘 input rst_n_in, //系統復位，低有效 input tone_en, //蜂鳴器使能信號 input [4:0] tone, //蜂鳴器音節控制 output reg piano_out //蜂鳴器控制輸出) ; /* 無源蜂鳴器可以發出不同的音節，與蜂鳴器震動的頻率（等于蜂鳴器控制信號的頻率）相關，為了讓蜂鳴器控制信號產生不同的頻率，我們使用計數器計數（分頻）實現，不同的音節控制對應不同的計數終值（分頻系數）計數器根據計數終值計數并分頻，產生蜂鳴器控制信號 */ reg[15:0]time_end;//根據不同的音節控制，選擇對應的計數終值（分頻系數） //低音1的頻率為261.6Hz，蜂鳴器控制信號周期應為12MHz/261.6Hz=45871.5， //因為本設計中蜂鳴器控制信號是按計數器周期翻轉的，所以幾種終值=45871.5/2=22936 //需要計數22936個，計數范圍為0~(22936-1)，所以time_end=22935 always@(tone)begin case(tone) 5'd1: time_end= 16'd22935; //L1, 5'd2: time_end= 16'd20428; //L2, 5'd3: time_end= 16'd18203; //L3, 5'd4: time_end= 16'd17181; //L4, 5'd5: time_end= 16'd15305; //L5, 5'd6: time_end= 16'd13635; //L6, 5'd7: time_end= 16'd12147; //L7, 5'd8: time_end= 16'd11464; //M1, 5'd9: time_end= 16'd10215; //M2, 5'd10: time_end= 16'd9100; //M3, 5'd11: time_end= 16'd8589; //M4, 5'd12: time_end= 16'd7652; //M5, 5'd13: time_end= 16'd6817; //M6, 5'd14: time_end= 16'd6073; //M7, 5'd15: time_end= 16'd5740; //H1, 5'd16: time_end= 16'd5107; //H2, 5'd17: time_end= 16'd4549; //H3, 5'd18: time_end= 16'd4294; //H4, 5'd19: time_end= 16'd3825; //H5, 5'd20: time_end= 16'd3408; //H6, 5'd21: time_end= 16'd3036; //H7, default:time_end= 16'd65535; endcaseendreg[17:0]time_cnt;//當蜂鳴器使能時，計數器按照計數終值（分頻系數）計數 always@(posedgeclk_inornegedgerst_n_in)begin if(!rst_n_in)begin time_cnt<=1'b0; endelseif(!tone_en)begin time_cnt<=1'b0; endelseif(time_cnt>=time_end)begin time_cnt<=1'b0; endelsebegin time_cnt<=time_cnt+1'b1; endend//根據計數器的周期，翻轉蜂鳴器控制信號 always@(posedgeclk_inornegedgerst_n_in)begin if(!rst_n_in)begin piano_out<=1'b0; endelseif(time_cnt==time_end)begin piano_out<=~piano_out; //蜂鳴器控制輸出翻轉，兩次翻轉為1Hz endelsebegin piano_out<=piano_out; end end endmodule
