硬件說明

旋轉編碼器是用來測量轉速的裝置,因其人性化的操作被用于越來越多的電子設備中,旋轉編碼器有多種分類:

  • 以編碼器工作原理可分為:光電式、磁電式和觸點電刷式。
  • 以碼盤刻孔方式不同分為:增量式和絕對式兩類。

關于以上各類編碼器的區別,大家自行查閱資料,這里就不多做介紹了。我們STEP-BaseBoard底板上集成的EC11的旋轉編碼器就屬于增量式觸電電刷編碼器,其工作原理如下:

如上圖所示,當順時針旋轉時A信號提前B信號90度相位,當逆時針旋轉時B信號提前A信號90度相位,FPGA接收到旋轉編碼器的A、B信號時,可以根據A、B的狀態組合判定編碼器的旋轉方向。程序設計中我們可以對A、B信號檢測,檢測A信號的邊沿及B信號的狀態,

  • 當A信號上升沿時B信號為低電平,或當A信號下降沿時B信號為高電平,證明當前編碼器為順時針轉動
  • 當A信號上升沿時B信號為高電平,或當A信號下降沿時B信號為低電平,證明當前編碼器為逆時針轉動

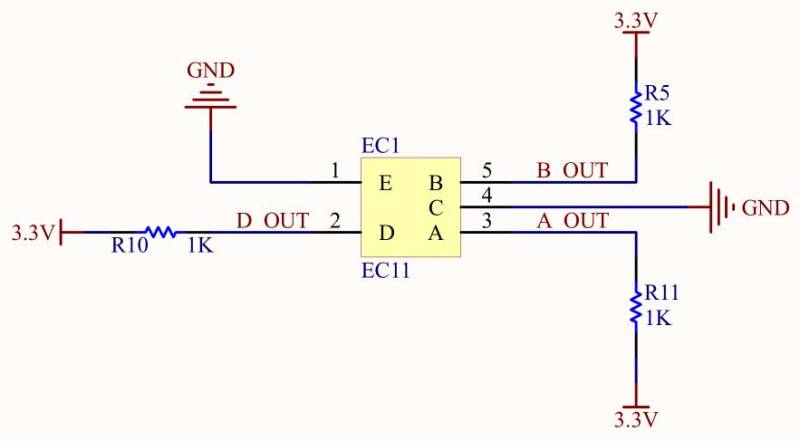

本設計實際電路連接如下:


Verilog代碼

//-------------------------------------------------------------------- //>>>>>>>>>>>>>>>>>>>>>>>>>COPYRIGHTNOTICE<<<<<<<<<<<<<<<<<<<<<<<<< //-------------------------------------------------------------------- //Module:Encoder // //Author:Step // //Description:Driverforrotaryencoder //-------------------------------------------------------------------- //CodeRevisionHistory: //-------------------------------------------------------------------- //Version:|Mod.Date:|ChangesMade: //V1.0|2016/04/20|Initialver //-------------------------------------------------------------------- moduleEncoder ( input clk_in, //系統時鐘 input rst_n_in, //系統復位,低有效 input key_a, //旋轉編碼器A管腳 input key_b, //旋轉編碼器B管腳 input key_ok, //旋轉編碼器D管腳 output reg Left_pulse, //左旋轉脈沖輸出 output reg Right_pulse, //右旋轉脈沖輸出 output OK_pulse //按動脈沖輸出 ); localparam NUM_500US = 6_000; reg [12:0] cnt;//計數器周期為500us,控制鍵值采樣頻率 always@(posedgeclk_inornegedgerst_n_in)begin if(!rst_n_in)cnt<=0; elseif(cnt>=NUM_500US-1)cnt<=1'b0; elsecnt<=cnt+1'b1; end reg [5:0] cnt_20ms; reg key_a_r,key_a_r1; reg key_b_r,key_b_r1; reg key_ok_r; //針對A、B、D管腳分別做簡單去抖操作, //如果對旋轉編碼器的要求比較高,建議現對旋轉編碼器的輸出做嚴格的消抖處理后再來做旋轉編碼器的驅動 //對旋轉編碼器的輸入緩存,消除亞穩態同時延時鎖存 always@(posedgeclk_inornegedgerst_n_in)begin if(!rst_n_in)begin key_a_r <= 1'b1; key_a_r1 <= 1'b1; key_b_r <= 1'b1; key_b_r1 <= 1'b1; cnt_20ms <= 1'b1; key_ok_r <= 1'b1; endelseif(cnt==NUM_500US-1)begin key_a_r <= key_a; key_a_r1 <= key_a_r; key_b_r <= key_b; key_b_r1 <= key_b_r; if(cnt_20ms>=6'd40)begin //對于按鍵D信號還是采用20ms周期采樣的方法,40*500us=20ms cnt_20ms<=6'd0; key_ok_r<=key_ok; endelsebegin cnt_20ms<=cnt_20ms+1'b1; key_ok_r<= key_ok_r; end end end reg key_ok_r1;//對按鍵D信號進行延時鎖存 always@(posedgeclk_inornegedgerst_n_in)begin if(!rst_n_in)key_ok_r1<=1'b1; elsekey_ok_r1<=key_ok_r; end wire A_state =key_a_r1&&key_a_r&&key_a; //旋轉編碼器A信號高電平狀態檢測 wire B_state =key_b_r1&&key_b_r&&key_b; //旋轉編碼器B信號高電平狀態檢測 assign OK_pulse =key_ok_r1&&(!key_ok_r); //旋轉編碼器D信號下降沿檢測 reg A_state_reg;//延時鎖存 always@(posedgeclk_inornegedgerst_n_in)begin if(!rst_n_in)A_state_reg<=1'b1; elseA_state_reg<=A_state; end //旋轉編碼器A信號的上升沿和下降沿檢測 wire A_pos =(!A_state_reg)&&A_state; wire A_neg =A_state_reg&&(!A_state); //通過旋轉編碼器A信號的邊沿和B信號的電平狀態的組合判斷旋轉編碼器的操作,并輸出對應的脈沖信號 always@(posedgeclk_inornegedgerst_n_in)begin if(!rst_n_in)begin Right_pulse<=1'b0; Left_pulse<=1'b0; endelsebegin if(A_pos&&B_state)Left_pulse<=1'b1; elseif(A_neg&&B_state)Right_pulse<=1'b1; elsebegin Right_pulse<=1'b0; Left_pulse<=1'b0; end end end endmodule


小結

本節主要為大家講解了旋轉編碼器的工作原理及軟件設計,需要大家掌握的同時自己創建工程,通過整個設計流程,生成FPGA配置文件加載測試。
