Altera MAX10: LED呼吸燈

 行業動態     |      2023-11-17 09:49:42    |      作者

呼吸燈：本節，我們將通過脈寬調制技術來實現“呼吸燈”，實現LED的亮度由最暗逐漸增加到最亮，再逐漸變暗的過程。 脈沖寬度調制(PWM:Pulse Width Modulation)，簡稱脈寬調制。它是利用微控制器的數字輸出調制實現，是對模擬電路進行控制的一種非常有效的技術，廣泛應用于測量、通信、功率控制與變換等眾多領域。

====硬件說明====

呼吸燈的設計較為簡單，我們使用12MHz的系統時鐘作為高頻信號做分頻處理，調整占空比實現PWM，通過LED燈LD1指示輸出狀態。

LED電路連接

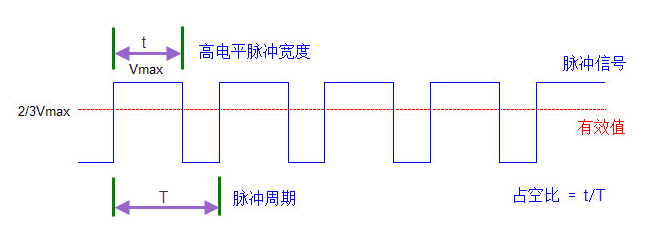

脈沖信號有效值

實現原理如上圖所示，脈沖信號的周期為T，高電平脈沖寬度為t，占空比為t/T。為了實現PWM脈寬調制，我們需要保持周期T不變，調整高電平脈寬t的時間，從而改變占空比。

  • 當t = 0時，占空比為0%，因?yàn)槲覀兊腖ED硬件為低電平點亮，所以為最亮的狀態。

  • 當t = T時，占空比為100%，LED燈為最暗（熄滅）的狀態。

結合呼吸燈的原理，整個呼吸的周期為最亮→最暗→最亮的時間，即t的值的變化：0→T→0逐漸變化，這個時間應該為2s

呼吸燈程序設計

呼吸燈設計要求呼吸的周期為2s，也就是說LED燈從最亮的狀態開始，第一秒時間內逐漸變暗，第二秒的時間內再逐漸變亮，依次進行。

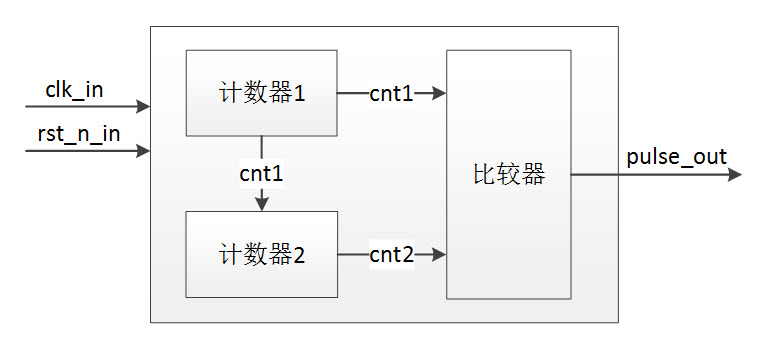

本設計中需要兩個計數器cnt1和cnt2，cnt1隨系統時鐘同步計數（系統時鐘上升沿時cnt1自加1）范圍為0~T，cnt2隨cnt1的周期同步計數（cnt1等于T時，cnt2自加1）范圍也是0~T，這樣每次cnt1在0~T的計數時，cnt2為一個固定值，相鄰cnt1計數周期對應的cnt2的值逐漸增大，我們將cnt1計數0~T的時間作為脈沖周期，cnt2的值作為脈沖寬度，則占空比 = cnt2/T,占空比從0%到100%的時間 = cnt2*cnt1 = T^2 = 1s = 12M個系統時鐘，T = 2400，我們定義CNT_NUM = 2400作為兩個計數器的計數最大值。

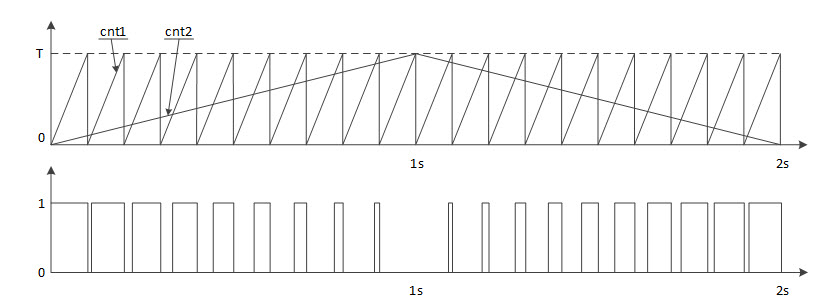

PWM呼吸燈原理

====Verilog代碼====

//********************************************************************//>>>>>>>>>>>>>>>>>>>>>>>>>COPYRIGHTNOTICE<<<<<<<<<<<<<<<<<<<<<<<<=CNT_NUM-1)cnt1<=1'b0; elsecnt1<=cnt1+1'b1;end end //產生計數器cnt2 always@(posedgeclkornegedgerst) begin if(!rst)begin cnt2<=13'd0; flag<=1'b0; endelsebegin if(cnt1==CNT_NUM-1)begin//當計數器1計滿時計數器2開始計數加一或減一 if(!flag)begin//當標志位為0時計數器2遞增計數，表示呼吸燈效果由暗變亮 if(cnt2>=CNT_NUM-1)//計數器2計滿時，表示亮度已最大，標志位變高，之后計數器2開始遞減flag<=1'b1; elsecnt2<=cnt2+1'b1; endelsebegin//當標志位為高時計數器2遞減計數 if(cnt2<=0)//計數器2級到0，表示亮度已最小，標志位變低，之后計數器2開始遞增flag<=1'b0; elsecnt2<=cnt2-1'b1; end endelsecnt2<=cnt2;//計數器1在計數過程中計數器2保持不變 end end //比較計數器1和計數器2的值產生自動調整占空比輸出的信號，輸出到led產生呼吸燈效果 assign led=(cnt1

====引腳分配====

引腳分配如下：

管腳名稱clkrstled
FPGA管腳J5J9N15

====小結====

脈寬調制是一種值得廣大工程師在許多應用設計中使用的有效技術，你也可以根據本節介紹的流水燈程序，實現RGB三色燈的呼吸。在下一小節我們會學習狀態機的使用方法：交通燈的設計。
