實驗?zāi)康?/h2>實驗任務
設計一個4位串行累加器，電路原理框圖如圖所示，在開關K處設置串行輸入數據，在CP端輸入8個脈沖，將完成一次，兩個四位串行數據的相加，結果存D-A中。
實驗原理
根據上述電路框圖，可以分割系統任務。
累加器是一個具有特殊功能的二進制寄存器，可以存放計算產生的中間結果，省去了計算單元的讀取操作，能加快計算單元的速度。串行累加器是由移位寄存器和全加器組成的一個求和電路。由題目給出的要求可以分析組合邏輯電路一是一個全加器電路；組合邏輯電路二和組合邏輯電路三加上JK觸發器組成了加法超前進位電路，D-A是儲存結果的寄存器。

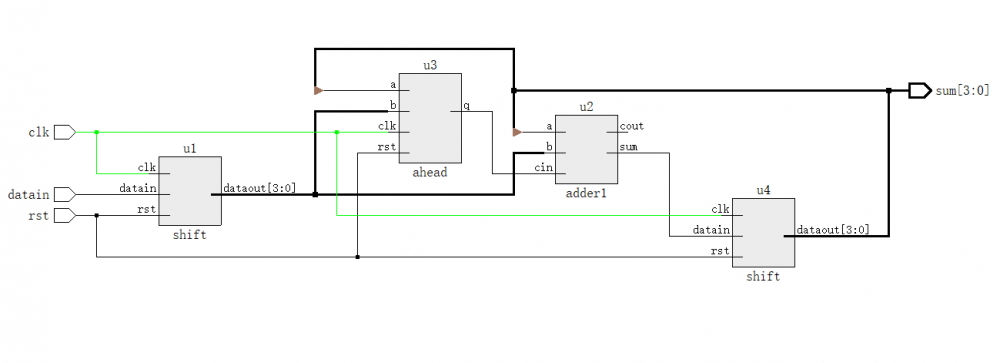

頂層模塊由4個模塊組成：
Shift U1模塊；輸入的串行寄存器，把輸入的串行數據轉換成并行數據寄存
Adder U2模塊：一位的二進制全加器模塊，輸入的進位信號由超前進位邏輯產生
Ahead U3模塊：超前進位邏輯，根據題目要求用JK觸發器產生超前進位
Shift U4模塊：一位全加器輸出再移位輸出保存在4位寄存器中
Verilog HDL建模描述
設計文件accum4.v
moduleaccum4 ( inputwiredatain,//數據輸入 inputwireclk,rst,//脈沖和復位輸入信號 outputwire[3:0]sum//累加結果 ); wire[3:0]adder;//寄存器1，存儲輸入加數內容 wire[3:0]sumer;//寄存器2，存儲被加數內容 wirecin;//全加器超前進位信號 wiresumout;//全加器輸出 assignsum=sumer;//累加結果輸出 shiftu1//移位寄存器，把數據存入加數寄存器 ( .clk(clk), .rst(rst), .datain(datain), .dataout(adder) ); adder1u2//全加器，兩個寄存器的最低位相加，進位由超前進位邏輯輸出 ( .a(sumer[0]), .b(adder[0]), .cin(cin),.sum(sumout), .cout());aheadu3//超前進位邏輯，產生進位信號 ( .a(sumer[0]),.b(adder[0]),.clk(clk),.rst(rst), .q(cin) ); shiftu4//移位寄存器，將全加器結果存入被加數寄存器 ( .clk(clk), .rst(rst), .datain(sumout), .dataout(sumer) ); endmodule
頂層文件里面例化了shift.v、adder1.v、ahead.v等模塊，其中全加器和移位寄存器的源碼文件在前面章節有介紹我們看看超前進位邏輯的源碼ahead.v
//Description:超前進位邏輯產生 // JK觸發器：Qi+1=J!Qi+!KQi // 全加器進位：Ci+1=AiBi+(Ai+Bi)Ci=AiBi!Ci+!(Ai+Bi)Ci // 推導得出：J=AiBi，K=!(Ai+Bi) //******************************************************** moduleahead ( inputwirea,b,clk,rst, outputwireq ); wirej,k;jk_ffu1//例化JK觸發器 ( .clk(clk),.j(j),.k(k),.rst(rst),.set(), .q(q),.qb() ); assignj=a&b;//根據推導得到J,K與加法器輸入信號邏輯關系 assignk=~(a|b); endmodule
仿真文件accum4_tb.v
`timescale1ns/100ps//仿真時間單位/時間精度 moduleaccum4_tb(); regclk,rst,datain; reg[7:0]data; wire[3:0]sum;//初始化過程塊 initial begin clk=0; rst=0; data<=8'b00100001;//串行輸入數據初值 #25 rst=1; end always#10clk=~clk; always@(posedgeclk)//產生串行輸入數據 datain if(!rst) begin datain<=0; end else begin data<={0,data[7:1]}; datain<=data[0]; end //module調用例化格式 accum4u1 ( .clk (clk), .rst (rst), .datain(datain), .sum (sum) ); endmodule
實驗步驟
仿真結果和實驗現象

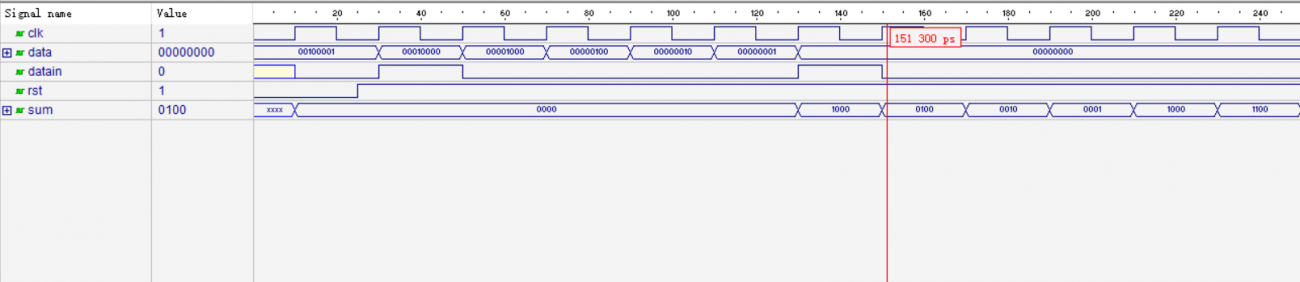

仿真結果如下圖所示：
仿真文件的串行輸入數據也是靠串行轉并行移位寄存器輸入，所以累加器計算的時鐘要順延8個clock得到結果?？梢孕薷姆抡嫖募械拇休斎霐?shù)據初值驗證累加器結果。
