實驗?zāi)康?/strong>
（1）熟悉和掌握FPGA開發流程和Lattice Diamond軟件使用方法；
（2）通過實驗理解和掌握環形計數器原理；
（3）學習用Verilog HDL行為級描述時序邏輯電路。
實驗任務
設計一個4位右循環一個1的環形計數器。
實驗原理
將移位寄存器的輸出q0連接到觸發器q3的輸入，并且在這4個觸發器中只有一個輸出為1，另外3個為0，這樣就構成了一個環形計數器。初始化復位時，給q0一個置位信號，則唯一的1將在環形計數器中循環移位，每4個時鐘同期輸出一個高電平脈沖。
Verilog HDL建模描述
用行為級描述帶有復位的移位寄存器
用于Diamond仿真的程序清單 ring.v
module ring #
(
parameter CNT_SIZE = 8
)
(
input wire clk,rst, //時鐘和復位輸入
output reg [CNT_SIZE-1:0] cnt //計數器輸出);always@(posedge clk)
if(!rst)
cnt <= 8'b0000_0001; //復位初值
else
cnt <= {cnt[0],cnt[CNT_SIZE-1:1]}; //右移循環計數
endmodule
仿真文件ring_tb.v
`timescale 1ns/100ps //仿真時間單位/時間精度
module ring_tb;
reg clk,rst;
wire [7:0] q;
initial
begin
clk =0;
rst =0;
#20
rst =1;
end
always#10 clk =~clk;
ring u1 (
.clk (clk),
.rst (rst),
.cnt (q)
);
endmodule
實驗步驟
打開Lattice Diamond，建立工程。
新建Verilog HDL設計文件，并鍵入設計代碼。
根據仿真教程，實現對本工程的仿真，驗證仿真結果是否與預期相符。

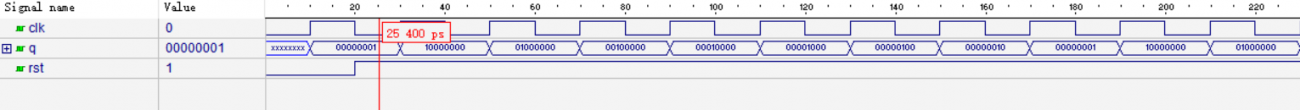

仿真結果和實驗現象
