實驗?zāi)康?/h2>實驗任務
本實驗的任務是描述一個帶有邊沿觸發的同步D觸發器電路，并通過STEP FPGA開發板的12MHz晶振作為觸發器時鐘信號clk，撥碼開關的狀態作為觸發器輸入信號d，觸發器的輸出信號q和~q，用來分別驅動開發板上的LED，在clk上升沿的驅動下，當撥碼開關狀態變化時LED狀態發生相應變化。
實驗原理
從D觸發器的特性我們知道，它的狀態僅僅取決于時鐘信號達到之前瞬間的D信號。為了防止SR鎖存器的S、R被同時置1的情況，常采用維持阻塞結構的D觸發器，其電路結構如下，邊沿觸發器的次態僅僅取決于CLK信號上升沿（或下降沿）到達時刻輸入信號的狀態。
Verilog HDL建模描述
用行為描述方式實現的D觸發器程序清單dff.v
moduledff( //模塊名及參數定義 inputclk,rst,d, outputregq, outputwireqb); assignqb=~q; always@(posedgeclk)//只有clk上升沿時刻觸發 if(!rst) //復位信號判斷，低有效 q<=1'b0;//復位有效時清零 else q<=d;//觸發時輸出q值為輸入d endmodule

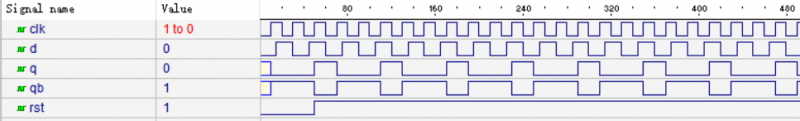

仿真文件dff_tb.v
`timescale1ns/100ps//仿真時間單位/時間精度 moduledff_tb(); regclk,rst,d; //需要產生的激勵信號定義 wireq,qb; //需要觀察的輸出信號定義 //初始化過程塊 initial begin clk=0; rst=0; d=0; #50 rst=1; end always#10clk=~clk;//產生輸入clk，頻率50MHz always#15d=~d; //module調用例化格式 dffu1(//dff表示所要例化的module名稱，u1是我們定義的例化名稱 .clk(clk),//輸入輸出信號連接。 .rst(rst), .d(d), .q(q),//輸出信號連接 .qb(qb) ); endmodule
