二極管串聯
以常用的5V/2A為例。常用二極管串聯在電路中，在電源反接時，二極管承擔所有的電壓，有效防止電源反接損壞后級設備。但是，二極管上壓降較大，損耗較高。使用肖特基二極管可以減小損耗，但是仍對電路有較大影響，特別是在電源電壓更低的情況下。

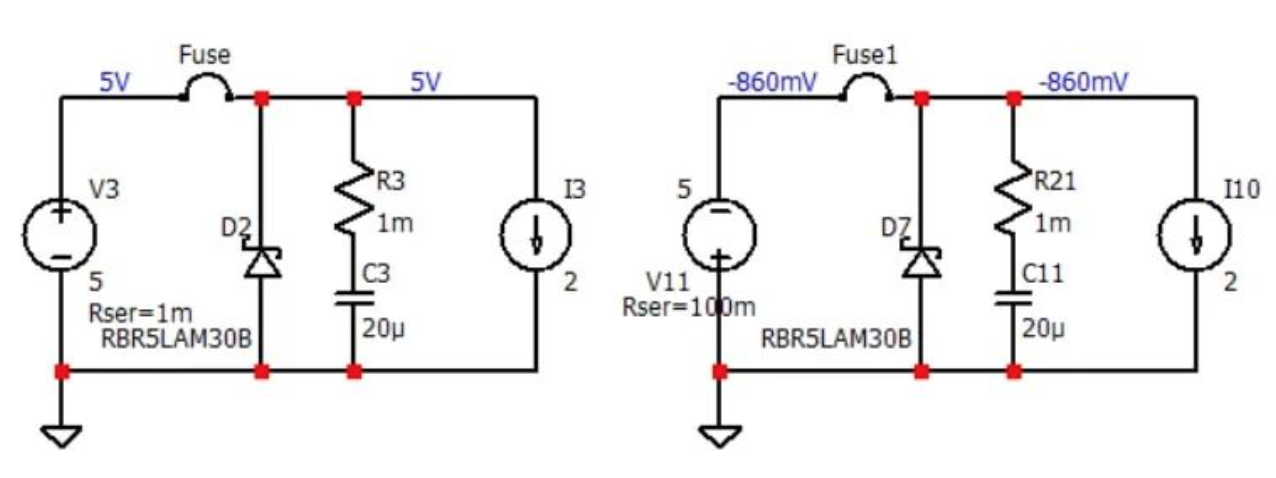

反并二極管+保險絲
使用反并二極管+保險絲，正常運行時基本沒有損耗。在電源反接時，電源側接近短路，保險絲熔斷，從而實現保護。反接發生后，二極管和保險絲一般都需要更換。并且，輸入反接時產生一個負壓，后級設備還是有可能損壞。
PMOS防反接電路

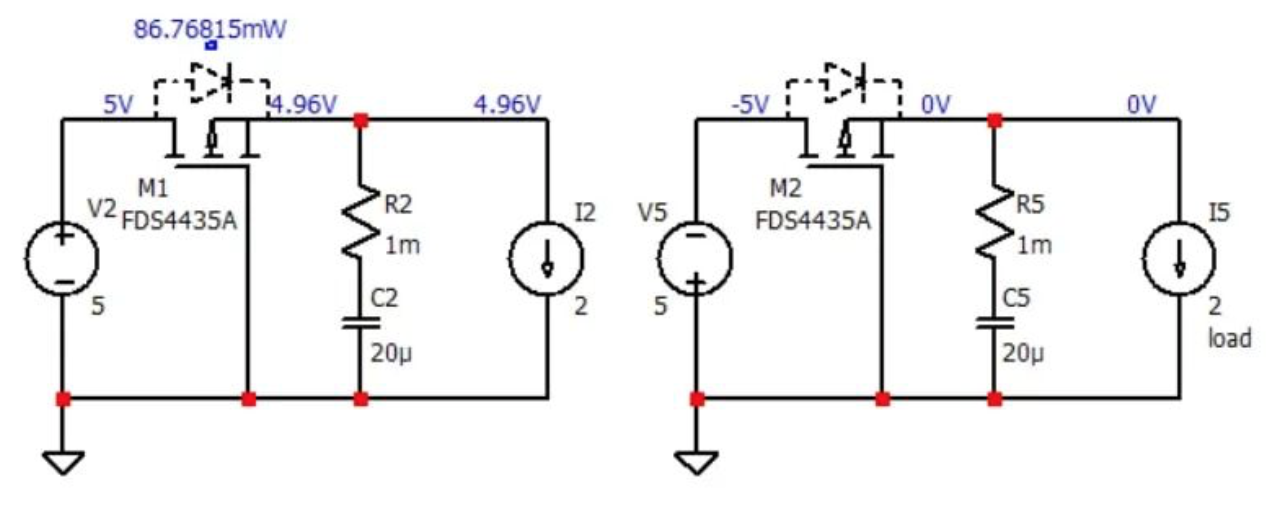

基本電路
基本的PMOS防反接電路，利用PMOS的寄生二極管：
電源正接，寄生二極管導通，S極電壓升高，Vgs ≈ ?Vin ，從而PMOS開啟，一般導通電阻在數十mΩ，導通損耗遠低于二極管。
電源反接，寄生二極管截止，Vgs = 0 V，PMOS關斷，后級設備電壓為0。

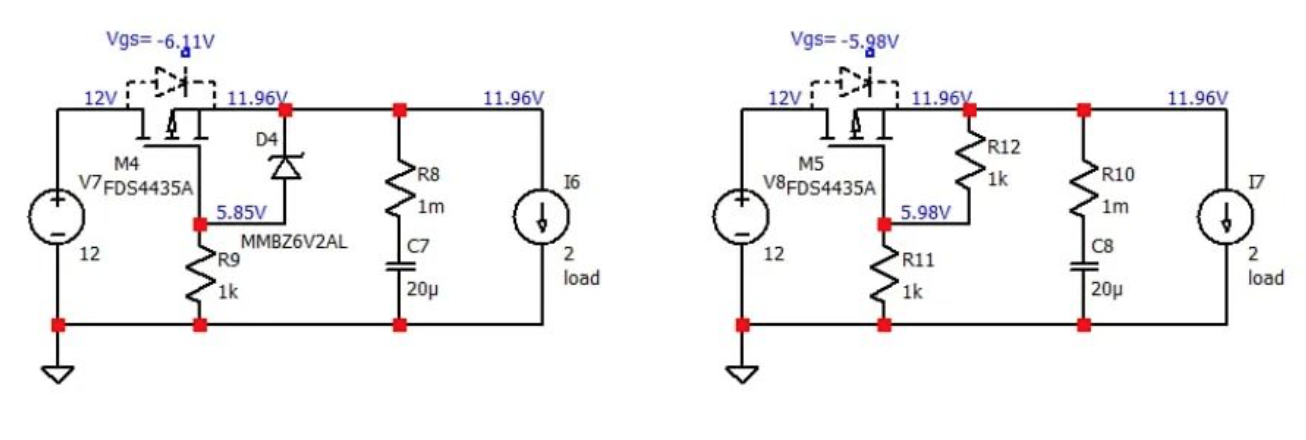

添加穩壓管
如果使用PMOS的Vgs耐壓低于電源電壓，可以使用穩壓管限制Vgs?；蛘咴谳斎腚妷夯静蛔兊那闆r下，也可以使用電阻分壓。
注意
PMOS需要選擇合適的Vds、Vgs耐壓，選擇低Rds的型號可以減小損耗；
注意PMOS上的功耗和散熱；

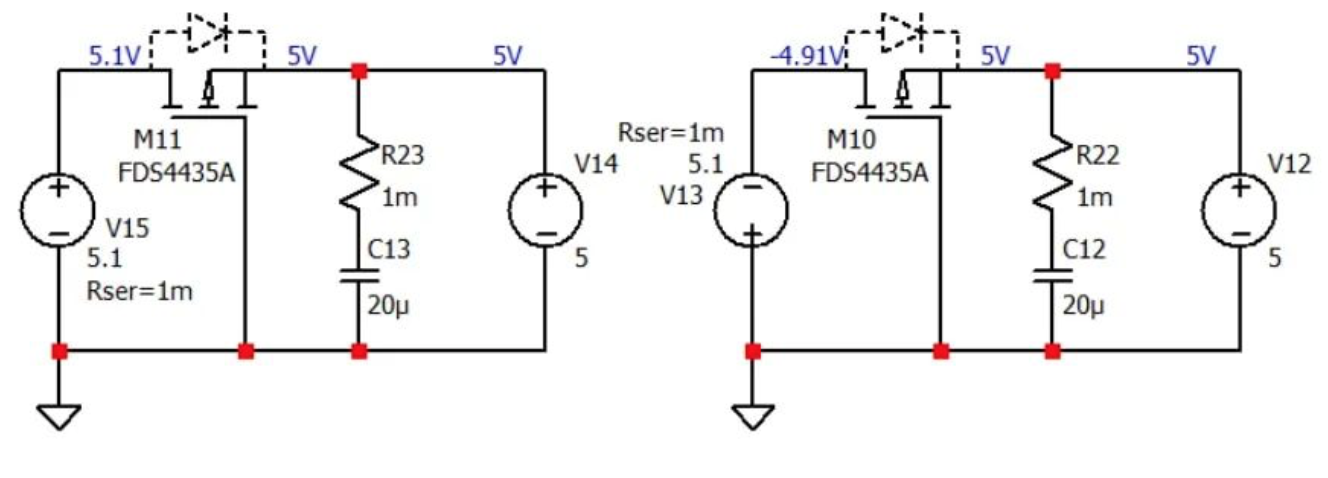

因為PMOS開啟后電流可雙向流動，這個電路的負載不能是電池等電壓源。否則，如下右圖，因為負載電池有5V電壓，Vgs = ?5V ，實際上PMOS還是開啟了，輸入反反接還是會導致過流。
幾種方案對比
