邏輯門主要有三種類型，即 AND 門、OR 門和 NOT 門。每種邏輯門都有自己不同的邏輯功能。因此，在這些基本邏輯門的幫助下，我們可以得到任何邏輯函數或任何布爾或其他邏輯表達式。
基本邏輯門的真值表：
了解每個邏輯門的功能對熟悉轉換非常重要。
1.NOT 邏輯門：
這種邏輯門是數字邏輯電路中最簡單的一種。該邏輯門只有兩個端子，一個用于輸入，另一個用于輸出。門的輸入是二進制數，即只能是 1 或 0。邏輯門輸出端的輸出總是與輸入端相反，也就是說，如果輸入端為 1，則輸出端為 0，反之亦然。
可能出現的級數由 2a 計算得出（輸入數由 "a "計算得出）。
NOT 柵極的真值表如下 -NOT 柵極真值表
2.AND 邏輯門
這種邏輯門由兩個輸入端和一個輸出端組成。這種邏輯門的工作原理是，當且僅當兩個輸入端都是二進制 1 時，我們才會在輸出端得到二進制 1。如果任一輸入端為二進制 0，則輸出端為二進制 0。
可能的相位數 = 2n =22 = 4。
AND 門的真值表如下 -AND 門 - 真值表
3.OR 邏輯門
與 AND 邏輯門一樣，OR 邏輯門也是一種基本邏輯門，它有兩個輸入端和一個輸出端。如果任一輸入端處于低電平階段，即二進制 0，那么輸出端將為高電平，即二進制 1。如果只有兩個輸入端都處于二進制低電平階段，則輸出將是二進制低電平。
可能的相位數 = 2n =22 = 4。
OR 門真值表如下 -OR 門 - 真值表
4. NAND 門：
NAND 邏輯門是 NOT 邏輯門和 AND 邏輯門的組合。因此，NAND 門由 AND 門和反相門組成。這些門的工作原理是，只有當兩個輸入端都處于二進制低電平狀態（即 0）時，我們才能在門的輸出端得到二進制 1；而如果任何一個輸入端處于二進制高電平狀態（即 1），那么我們得到的輸出將是二進制低電平狀態（即 0）。
NAND 邏輯門的表達式和真值表如下所示
將 NAND 門轉換為其他基本門：
1. 用 NAND 門構建 NOT 門：

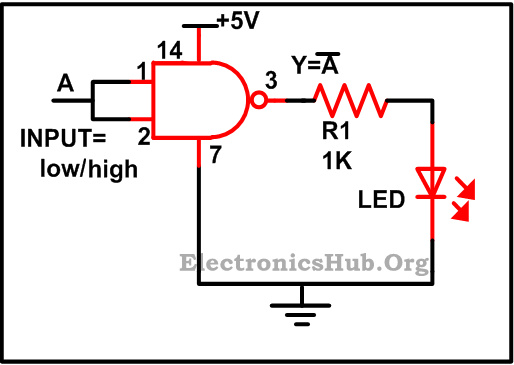

用 NAND 柵極構建 NOT 柵極
我們只需要一個輸入端，因此 NAND 門的兩個輸入端都被短路，如上圖所示。現在，當我們在輸入端輸入二進制 1 時，由于 NAND 邏輯門的特性，輸出端將得到 0，這可以從 NAND 邏輯門的真值表中看出。
2.使用 NAND 門構建 AND 門：

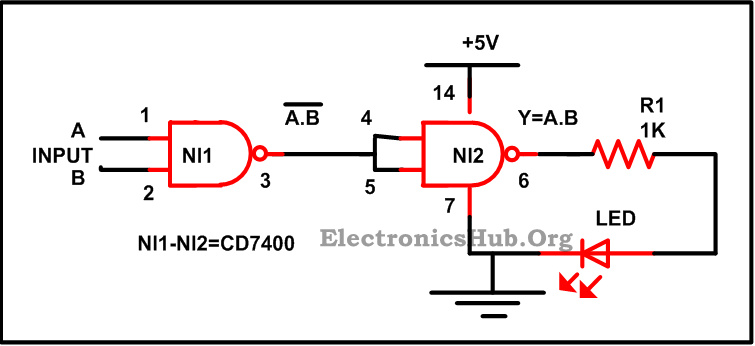

使用 NAND 邏輯門構建 NOT 邏輯門
3.使用 NAND 邏輯門構建 OR 邏輯門：

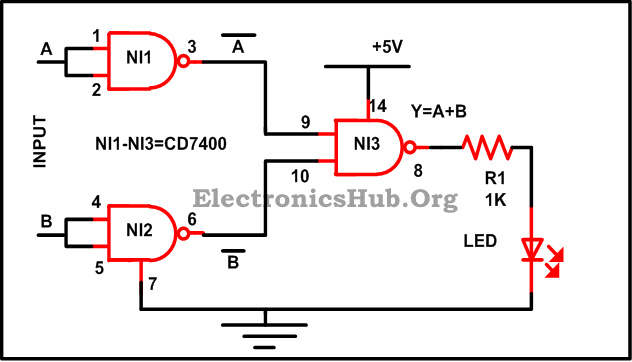

使用 NAND 柵極構建 OR 柵極
在熟悉這些之前，我們應該先熟悉摩根定理，它指出積的補數等于補數之和。
(AB)￣ = A￣ + B￣ —- EQ 1
如上圖所示，使用了兩個 NAND 門，每個門的輸入端都很短，因此輸出為 = A￣B￣
現在將此輸出給另一個 NAND 門，得到的輸出為-
所需元件
集成電路
CD7402 - 1
R1 (1K) - 1
LED - 1
