小型電源的需求不斷增長，此類SMPS的主要市場是家用電器和計量器。即使額定電壓分別為400 VAC和415 VAC，這些電源也可以不受電壓范圍限制。實際電壓水平可以達到500 VAC（415 V + 20％）。
計量器電源特別需求為
1,極高的電壓穩定性
2,高抗放電能力
3,降低通信頻帶中的噪擾
4,數據傳輸?shù)姆逯倒β?/p>
使用ST Viper 的優點為
1,三種開關頻率選項可避免通信頻帶中的噪擾
2,極高的雪崩耐用型功率MOSFET
3,可提供超寬范圍的輸入Vac,嵌入式誤差放大器，可從輸出或初級調節直接反饋
4,可設置的峰值功率計時器
小家電電源特別需求為
1,低待機功率
2,輕載時效率高
3,小型EMI輸入濾波器
4,超寬輸入電壓
5,小尺寸
使用ST Viper 的優點為
1,頻率補償可降低EMI，從而實現小型輸入濾波器
2,符合最嚴格的節能法規
3,零功耗模式，可通過帶有用于觸摸按鈕或遠程控制的MCU的智能接口關閉和喚醒IC
4,800 V雪崩加固型功率MOSFET，可覆蓋超低寬范圍輸入Vac
5,零件數量減少
6,嵌入式誤差放大器，可從輸出或初級調節直接反饋
7,啟動期間降低了峰值漏極電流
8,寬電源電壓范圍

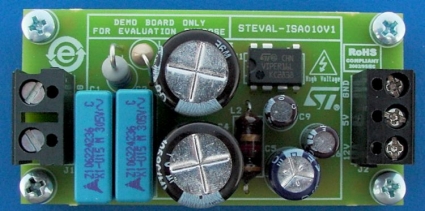

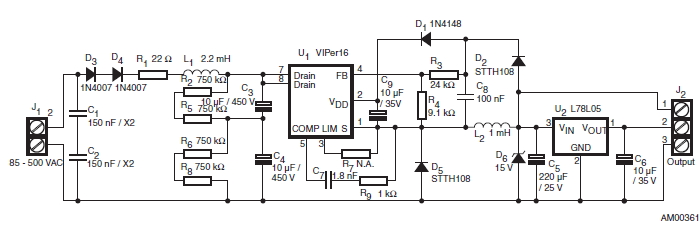

新的STMicroelectronics?單片式轉換器系列非常適合此范圍的輸入電壓，得益于集成在同一電源中的800 V雪崩堅固型MOSFET與控制芯片一起包裝。本應用筆記介紹了具有以下特性的低功耗SMPS：使用意法半導體的VIPer16固定頻率離線轉換器作為降壓拓?fù)渲麟娐贰?VIPer16器件包括一個800 V堅固型電源開關，一個PWM控制器，可編程過流，過壓，過載，磁滯熱保護，排除任何故障條件后，可進行軟啟動和安全自動重啟。突發模式操作輕負載加上設備的極低功耗有助于滿足待機狀態節能法規。這種新芯片的顯著優勢來自開關頻率以及直接從DC HV總線提供芯片的可能性，因此輔助供應不是強制性的。 VIPer16適用于反激或降壓拓?fù)?，由于具有?nèi)部自供電電路，因此不需要輔助電源。STEVAL-ISA010V1基于VIPER16的簡單非隔離輔助電源，適用于85 VAC至500 VAC的輸入電壓范圍。
VIPER16器件包括一個800 V堅固型電源開關，一個PWM控制器，可編程的過流，過壓，過載，遲滯熱保護，軟啟動和在消除任何故障條件后可以安全自動重啟的功能。輕載時的突發模式操作以及非常低的設備功耗有助于滿足待機節能法規。這種新芯片的顯著優勢來自開關頻率的抖動以及直接從直流高壓提供給芯片的可能性，因此無需強制提供輔助電源。VIPER16適用于反激或降壓拓?fù)浣Y(jié)構，并且由于具有內部自供電電路，因此不需要輔助電源。
?場景應用圖
?產品實體圖
?方案方塊圖
?核心技術優勢
· 堅固性和可靠性:熱關機，軟啟動，OLP保護，自動重啟
·節約能源:低待機功耗, 230 VAC時為96 mW
· 高集成度:直接反饋,高壓啟動
· 靈活性:功率可擴展，無輔助繞組，無箝位設計，無CM EMC濾波器
·寬廣的輸入電壓
·精簡的零件,低成本
?方案規格
· EMC：突發-IEC 61000-4-4-8 kV
·EMC：浪涌-IEC 61000-4-5-2 kV
·符合RoHS
·隔離：非隔離-N連接至輸出GND
·PCB類型和尺寸：FR4，單面70μmdim.: 27 x 45 mm
·輸入電壓Vin：85-500 VAC（f：45-66 Hz）
·輸出電流：在整個輸入電壓范圍內，總輸出電流為150 mA（5 V和12 V輸出）
·輸出電壓：V1 = 12 V±10％, V2 = 5 V±4％
·短路保護
·EMI：符合EN55022-B級
·待機：230 VAC時為96 mW
