STEVAL-ILL053V2實現了用于街道照明的130 W LED電源。該電路由兩級組成：使用L6562AT的前端PFC，以及基于L6599AT的LLC諧振轉換器。這種設計的優勢在于效率極高。寬輸入電源范圍（85-305 VAC）操作和長期可靠性。由于電源中的平均故障間隔時間（MTBF）通常受普通電解電容器的高故障率影響，因此STEVAL-ILL053V2評估板提供了一種創新的設計方法，使用了愛普科斯（EPCOS）的薄膜電容器代替電解電容器。由于實現了高效率，因此PFC級僅需要一個小的散熱器，而其他功率組件則采用了表面貼裝技術（SMT），從而大大降低了成本。STEVAL-ILL053V2還提供了自動重啟功能，可防止每個階段的過載，短路和開環以及輸入的過壓保護。
?場景應用圖

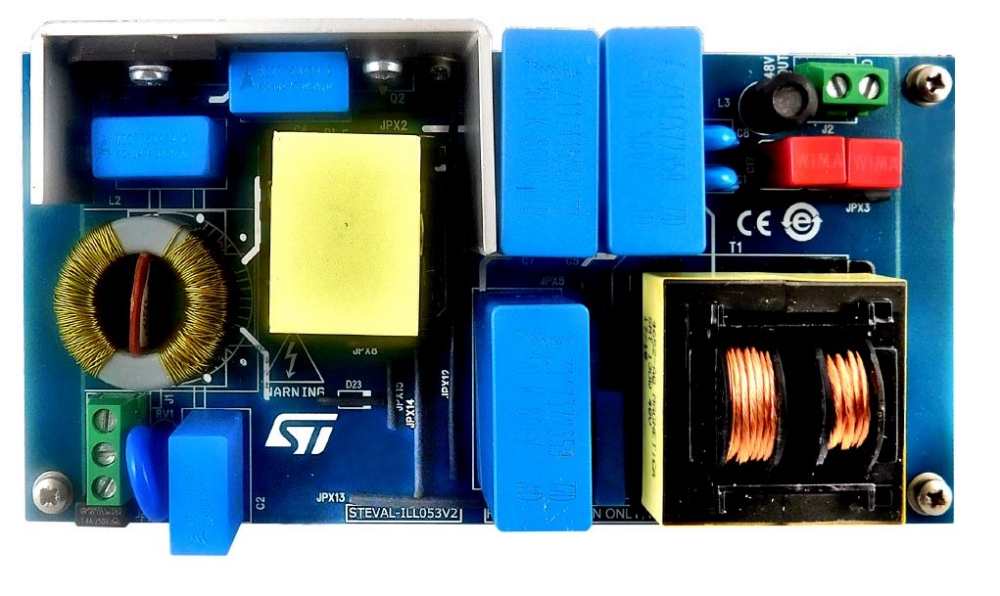

?產品實體圖

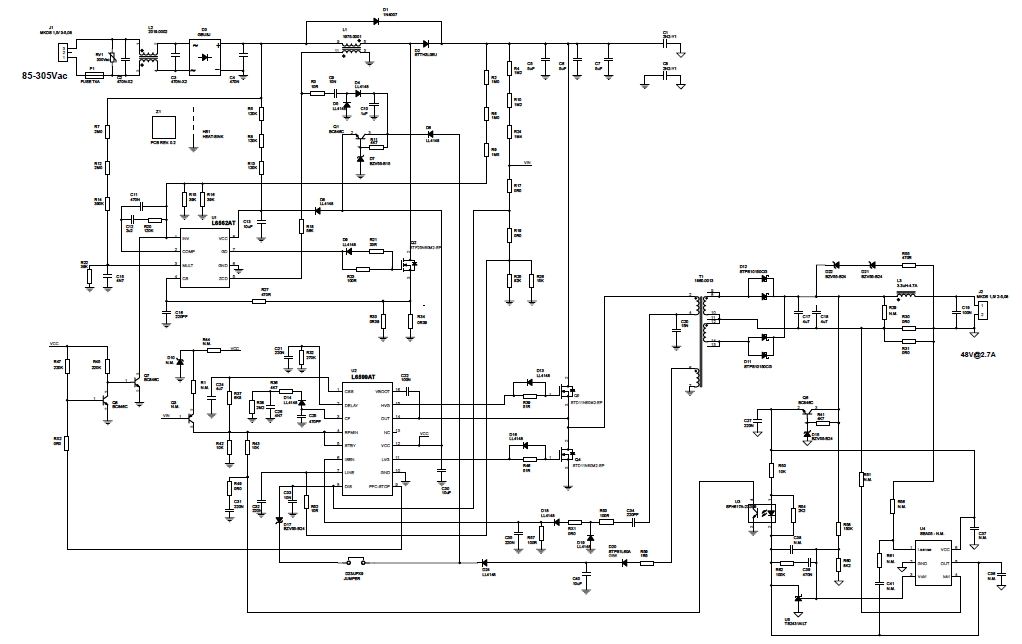

?方案方塊圖
?核心技術優勢
· 高效率, 115 VAC時的滿載效率大于91％
·低故障率, 使用了愛普科斯（EPCOS）的薄膜電容器代替電解電容器
·低成本, 意法半導體的整合芯片及使用表面貼裝技術的功率組件
·符合多項安規
?方案規格
· 擴展的輸入主電源范圍：85到305 VAC-頻率45到55 Hz
·輸出電壓：2.7 A時為48 V
·長壽命：不使用電解電容器
·電源諧波符合EN61000-3-2 C級
·115 VAC時的滿載效率大于91％
·EMI符合EN55022 B級； EN55015
·安全：雙重絕緣，符合EN60950，SELV
·尺寸：75 x 135毫米，最大組件高度為30毫米
·PCB：?jiǎn)蚊妫?5μm，F(xiàn)R-4，混合PTH / SMT
·符合RoHS
·符合WEEE?
