AOZ7675QI與AOZ7658QI是一款能實現高效率與高功率密度整合式控制IC，應用在小型化Adapter Type-C PD產品，傳統的反馳式操作在定頻65kHz、QR mode，而AOS AOZ7675QI及AOZ7658QI則是使用COT控制技術頻率最高可達150kHz，借由COT控制模式與二次側主控權操作下使得設計簡單且高穩定度，IC集成了功率晶體且使用bottom source封裝技術，可有效改善溫度與EMI，進而簡單的實現小型化設計
?場景應用圖

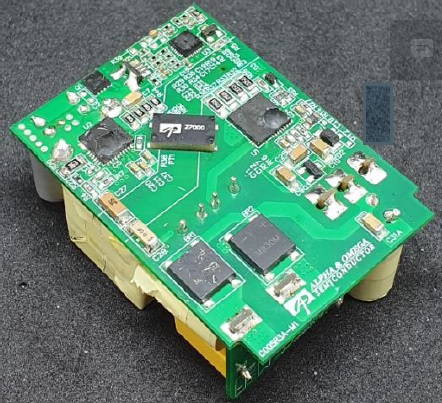

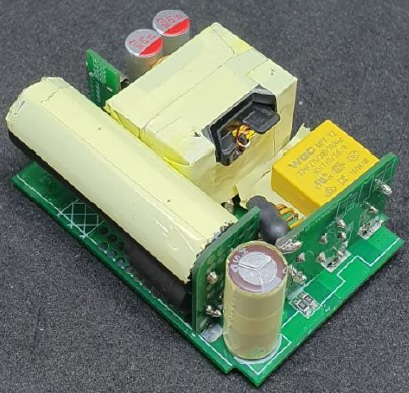

?展示板照片

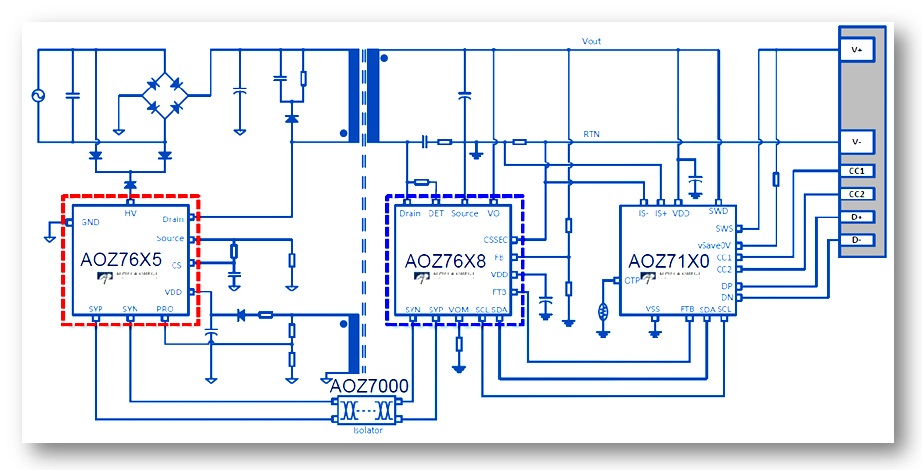

?方案方塊圖
?核心技術優勢
1. 高度整合，集成IC與Mosfet完整方案
2. 設計簡單可實現高功率密度與減少外部零件數
3. 主控IC為二次側，SR無共通問題
4. 操作頻率最高為150kHz
5. QFN bottom source封裝技術，可有效改善溫度與EMI問題
?方案規格
· 輸入電壓 : 90Vac ~ 264Vac
·輸出電壓/電流 : 5V/3A, 9V/3A, 15V/3A, 20V/3.25A
·待機功耗 : <75mW
·PCB尺寸 : 53.5*38*21.7mm
