太陽能光伏產業是中國目前大力推廣的一種綠色新能源產業之一，因?yàn)槠浒惭b簡單、成本低廉，使用壽命長等優勢，已經越來越受到人們的喜愛。通過方案方塊圖可知，太陽能控制器是整個光伏設備其中的一個關鍵設備，它專門負責對電池的充電管理，比如實現過充保護、防止電池電流倒灌等功能。控制器的核心元件是基于LM2904的高精度，低功耗的運放，再加上功率肖特基二極管和低壓MOS，組成了功能強大、成本低廉、使用簡單的太陽能控制器。

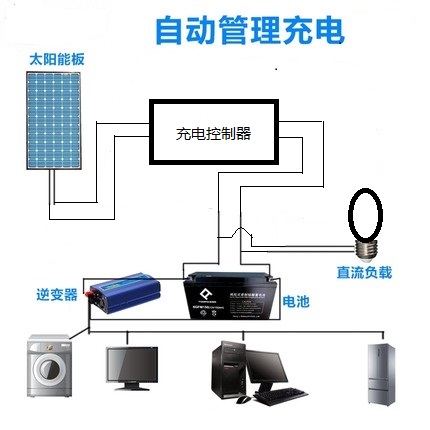

?場景應用圖

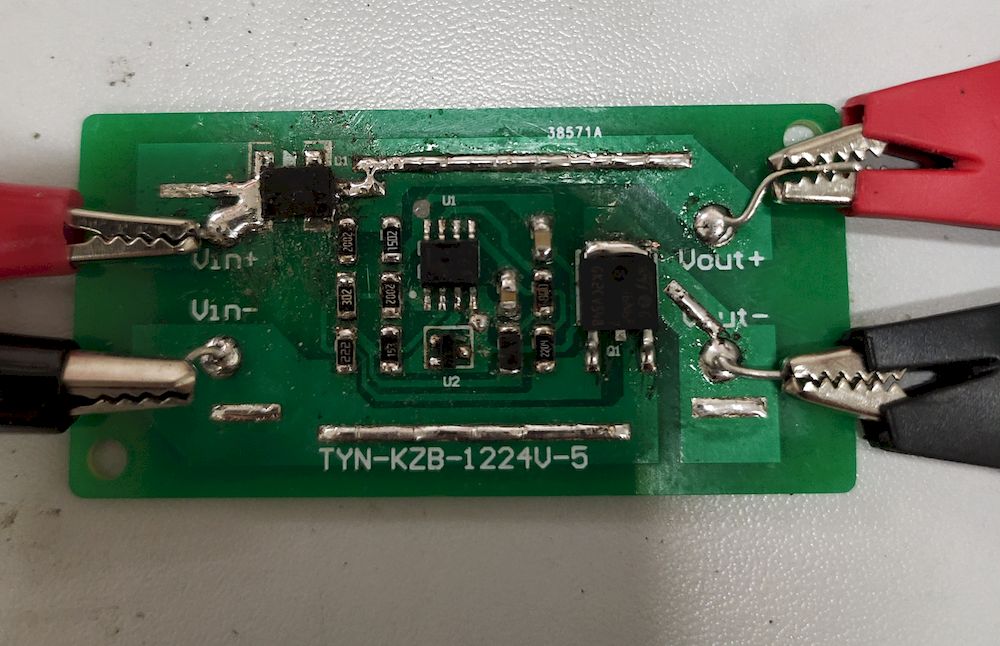

?展示板照片
?方案方塊圖

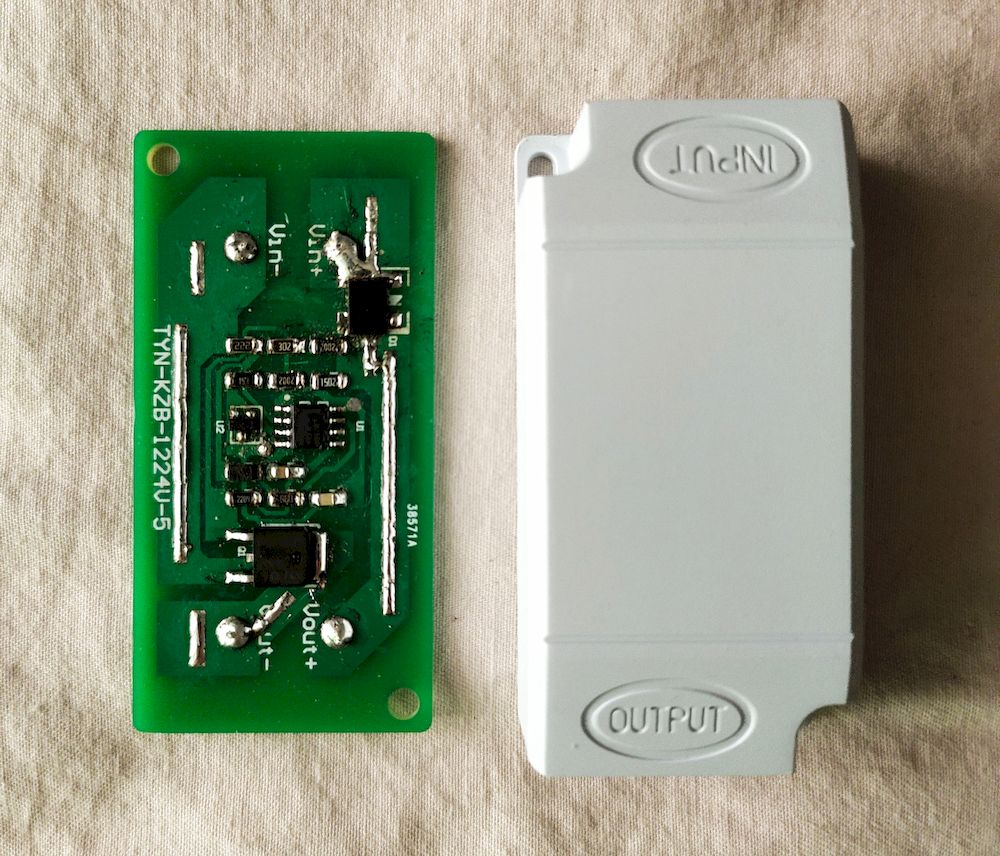

?產品所用外殼
?核心技術優勢
ST的LM2904是一顆雙運放IC，并且精度高，靜態功耗極低，非常適合新能源場合。在我們的這個方案中用一顆雙運放實現了電池的過沖保護和脈沖充電兩種功能。
?方案規格
· 光伏板直流輸入電壓：20~40V
· 充電電流范圍：0~3A
· 蓄電池電壓規格：24V
