1．概念
全志科技T5系列是一個高性能四核 CortexTM–A53 處理器，適用于新一代汽車市場。T5系列符合汽車 AEC – Q100 測試要求。該芯片集成四核 CortexTM–A53 CPU、G31MP2 GPU、32 位 DDR3/LPDDR3/DDR4/LRDDR4 動態隨機存儲器。
MYC-YT507H核心板基于T507-H處理器研制，具有豐富的接口資源,擁有良好的軟件開發環境，內核支持開源操作系統Linux。
在開發階段，建議配合核心板配套的評估套件 MYD-YT507H 來加速開發。
評估套件的詳細信息請?jiān)L問：http://www.myir-tech.com/product
2．實時內核設計
實時補丁我們選擇RT-Preempt來實現。
1.1.移植補丁
RT補丁官網 從RT官網下載4.9.170對應補丁
https://wiki.linuxfoundation.org/realtime/start
https://cdn.kernel.org/pub/linux/kernel/projects/rt/4.9/older/
把解壓后的補丁放到linux4.9目錄下，然后用下面命令打包即可 patch -p1 < ./patch-4.9.170-rt129.patch

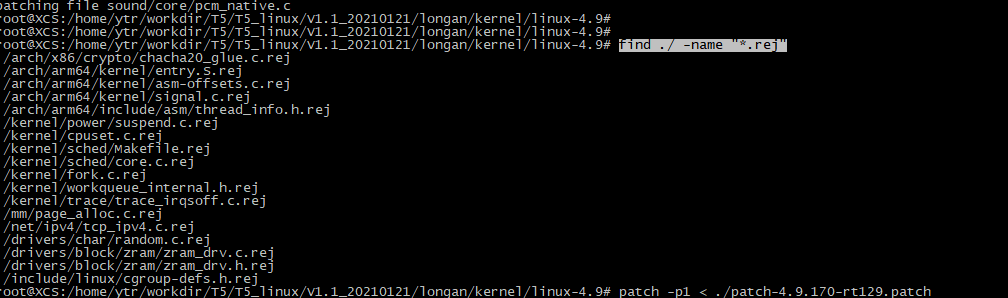

由于代碼有差異，會提示大量不匹配，導致補丁打入失敗則用下面命令找出打入失敗文件
find ./ -name "*.rej"
手動逐一檢查rej文件，逐個修改
難點：
zram驅動，sdk中源碼引用自5.x版本驅動，需要找5.10左右RT補丁參考
thread_info.h文件中手動將PREEMPT_LAZY宏改序號、宏名字
問題點1：中斷上下文中調用搶占api（rt_spin_lock即mutex）導致sched異常。
分析與解決：
這個中斷是系統核心timer服務，至關重要。其通過request_percpu_irq注冊中斷isr，并不是常規request_irq或request_thread_irq，無法線程化。
繼續分析崩潰調用棧，在崩潰前最后的操作為cpufreq_cpu_get，通過分析其源碼，基本找到__account_system_time函數中調用了cpufreq_acct_update_power，其中又調用了rt_spin_lock函數導致崩潰。
通過分析cpufreq_acct_update_power函數，發現通過宏定義：CONFIG_CPU_FREQ_TIMES可以屏蔽該函數，進而不調用rt_spin_lock。
經測試，在menuconfig中，屏蔽CONFIG_CPU_FREQ_TIMES后，系統能正常啟動到login環節。
解決方法：
drivers/cpufreq/Kconfig中針對CPU_FREQ_TIMES設置與PREEMPT_RT_BASE的互斥。
configCPU_FREQ_TIMES bool"CPUfrequencytime-in-statestatistics" #defaulty dependson!PREEMPT_RT_BASE help ThisdriverexportsCPUtime-in-stateinformationthroughprocfsfile system. !It'sincompatablewithRT-Preemptscheduler. Ifindoubt,sayN. |

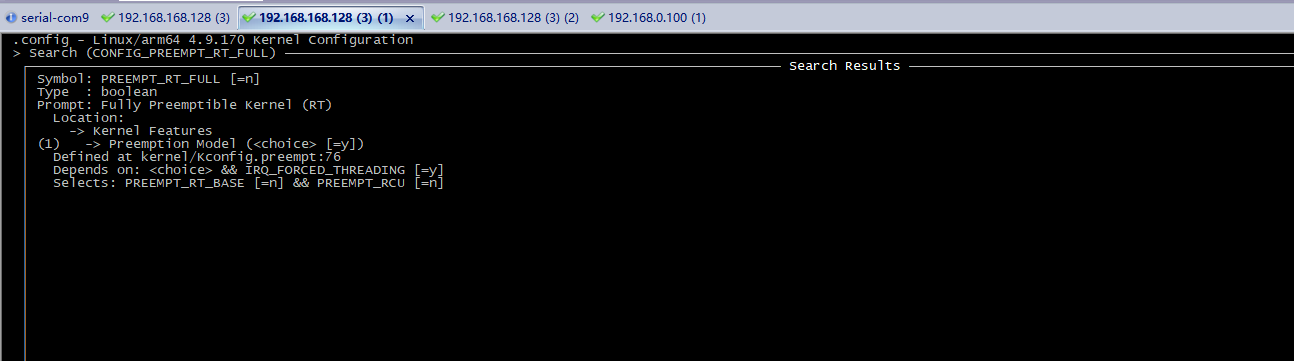

在buildroot下面打開相關測試，根據下面描述打開rt-tests工具即可，打開測試工具測試步驟打開RT實時測試工具，進行測試
1.2.其他影響性能的配置
禁用CPUFreq自動調頻，并設置主頻為最高頻率：
cd/sys/devices/system/cpu/cpufreq/policy0
echo userspace > scaling_governor
cat saling_max_freq > scaling_setspeed
（如不禁用cpufreq調頻功能，系統會因動態調頻產生極大的偶然延遲）
3.實時性測試
空載測試
cyclictest -p 99 -t 1 -d 100 -i 1000 -D 24h -m -a -n

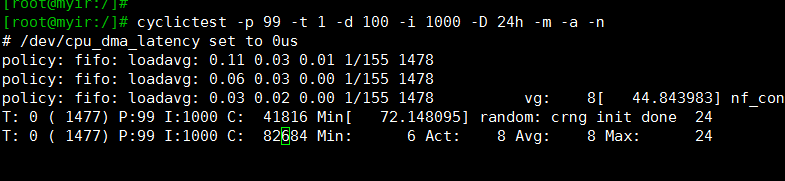

圖 空載測試
CPU&內存滿載
cyclictest -p 99 -t 1 -d 100 -i 1000 -D 24h -m -a -n
增加壓力
stress-ng --cpu 4 --cpu-method all --io 4 --vm 50 -d 5 --fork 4 --timeout 36000s

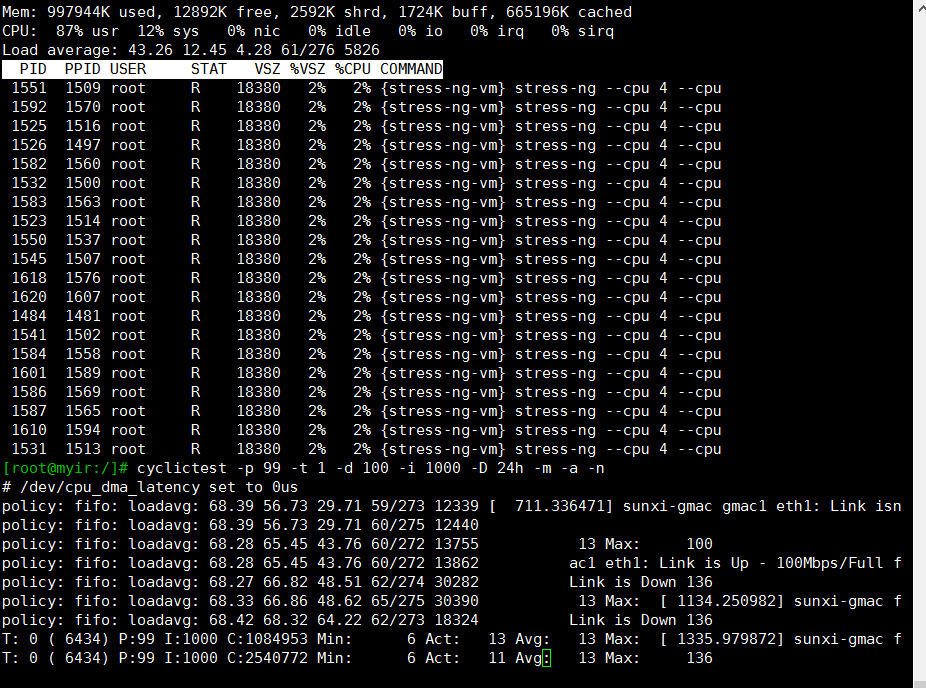

圖 滿載測試
數據對比：
板卡 | MYD-YT507H |
測試時間 | 120min |
指令 | cyclictest &stress-ng |
空載 | 平均 8us；最大 24us |
滿載 | 平均 13us；最大 136us |
圖表 數據信息
4.產品介紹
MYC-YT507H核心板采用SMD封裝形式貼片（郵票孔+背面焊盤）。標準配置有4種產品型號。它們?cè)诖鎯?chǔ)配置、溫度等方面有一些差異，客戶可根據需求自行選擇合適的型號。

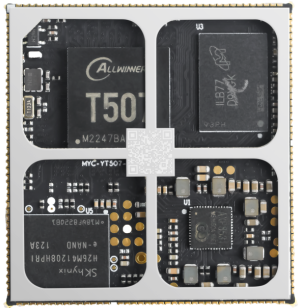

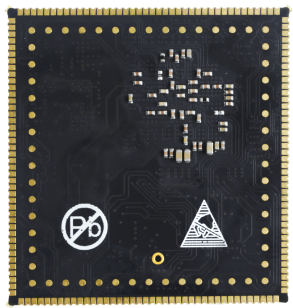

圖 MYC-YT507H核心板
MYC-YT507H主要參數
名稱 | 主要參數 |
主控芯片系列 | T5 Series |
主控芯片型號 | T507-H |
處理器規格 | 4核 ARM CortexTM-A53 |
內存 | LPDDR4 1GB/2GB |
存儲器 | EMMC 8GB （其他容量可選） |
核心板尺寸 | 43 x 45 x 3.5 mm(帶屏蔽骨架) |
接口類型 | SMD貼片，郵票孔+LGA |
PCB板規格 | 10層板設計，沉金工藝 |
操作系統 | Linux 4.9 |
核心板主要參數
4.1.MYD-YT507H外設接口資源主要參數

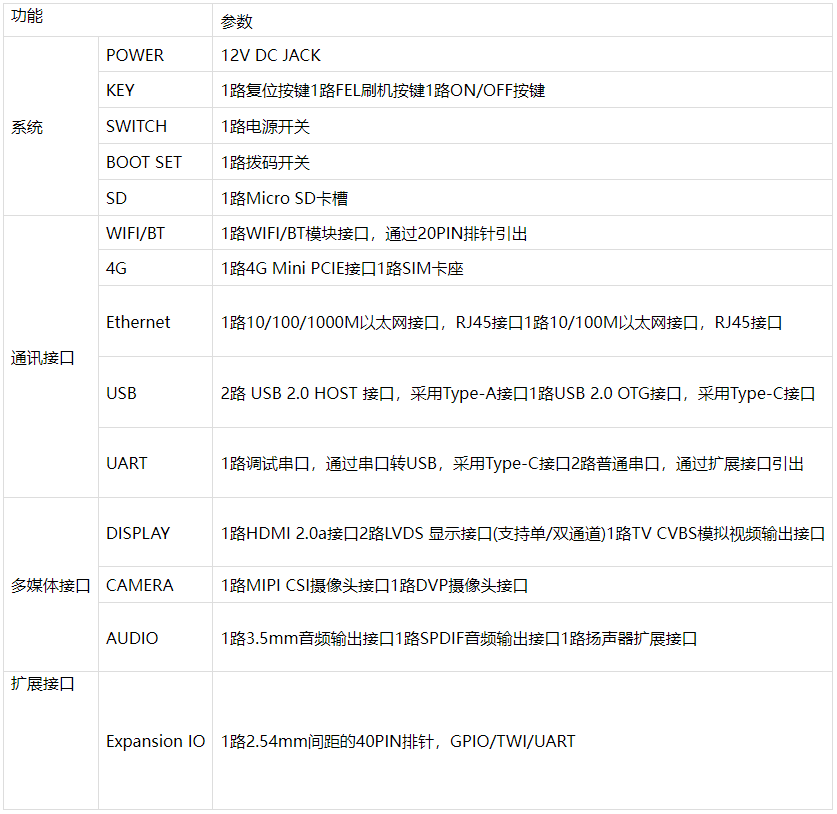

表開發板外設接口資源主要參數
