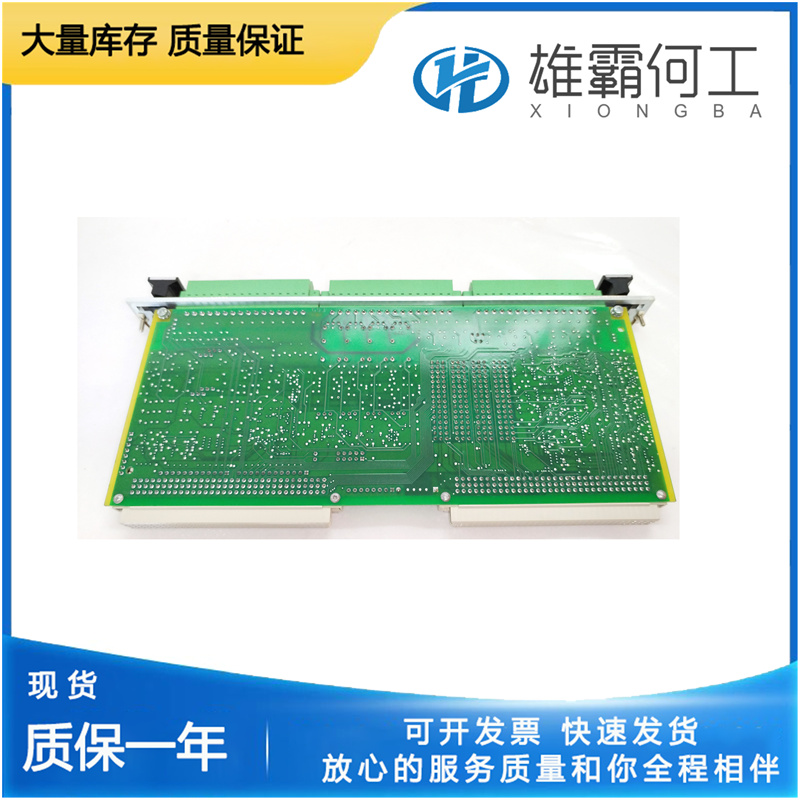

Vibro-meter VM600 MPC4 (PNR 200-510-070-113) 測試方法
?測試前準備?
?環境配置?
- 確認系統斷電，將MPC4卡插入VM600 ABE04x機架（需配合IOC4T卡使用）
。 - 連接24V DC電源至機架，確保電壓穩定（19.2-30V DC）
。 - 通過前面板BNC接口接入校準信號源（±10V AC范圍）
。
- 確認系統斷電，將MPC4卡插入VM600 ABE04x機架（需配合IOC4T卡使用）
?傳感器連接?
- 動態通道（4通道）：接入加速度計/位移傳感器（輸入阻抗200 kΩ，支持0.1 Hz–10 kHz振動信號）4。
- 轉速計通道（2通道）：連接磁電式探頭（0–20 V DC范圍）
。 - 屏蔽電纜接地，避免串?dāng)_（串音抑制>72 dB）
。
?功能測試流程?
?步驟1：信號注入驗證?
textCopy Code1. 注入標準正弦信號（如1 kHz, 5Vpp）至動態通道 2. 通過VM600 MPSx軟件監測實時波形，確認振幅誤差≤±1% FS 3. 切換窄帶濾波器，驗證頻響特性（0.1 Hz–10 kHz）
注：間隙測量需啟用直流偏移補償功能。
?步驟2：報警邏輯測試?
?步驟3：在線監測驗證?
- 熱插拔MPC4卡（實時插拔設計），觀察系統是否自動重連
。 模擬機械啟停過程，記錄轉速通道的階躍響應時間（需≤35ms）
安全性能測試?
?SIL 2認證驗證?
- 雙通道注入差異>15%的信號，檢查交叉監控是否在500ms內切斷輸出
。 - 強制觸發繼電器粘連故障，確認冗余觸點狀態分離
。
- 雙通道注入差異>15%的信號，檢查交叉監控是否在500ms內切斷輸出
?環境適應性?
- 溫度循環測試（-25°C至+55°C），驗證振幅線性誤差保持±1%
。
- 溫度循環測試（-25°C至+55°C），驗證振幅線性誤差保持±1%
?測試報告生成?
使用Control Builder軟件導出：
- 通道幅頻特性曲線
- 事件日志（含時間戳的報警記錄）
