以下是基于工業測試標準的 ?VM600 CMC16 PNR200-530-022-014 功率模塊? 規范化測試流程：

?1. 測試前準備?

?安全裝備?

  • 絕緣手套（Class 00級）
  • 耐高壓探頭（×100衰減比）
  • 數字萬用表（Fluke 17B+）
  • 紅外測溫儀

?設備配置?

  • 測試架安裝：固定上下模，插接排線至CMC16接口
  • 環境參數：
    • 溫度：15-35℃
    • 濕度：≤60% RH

    • 接地電阻：≤4Ω

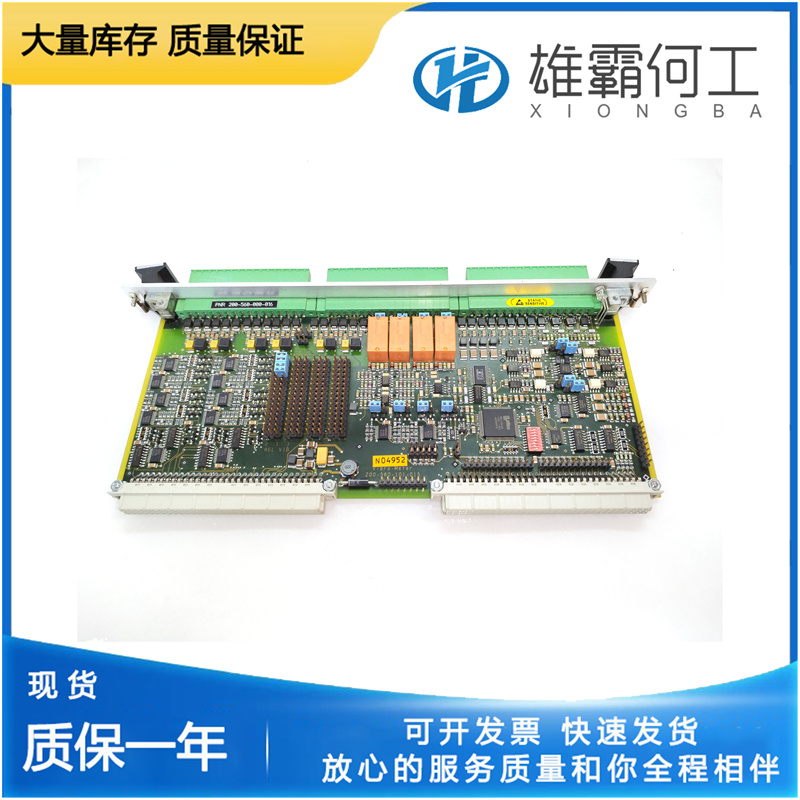

    • VMF-IOC16T-V013.jpg

?2. 靜態參數測試?

?2.1 輸入側檢測?

?項目??方法??標準值?
熔斷器通斷萬用表電阻檔測兩端阻值<0.5Ω
濾波電容容量電容表測量串聯組（放電后）≥標稱值80%
壓敏電阻狀態萬用表高阻檔測整流橋并聯端∞Ω（非導通）

?2.2 輸出側檢測?

  • ?IGBT模塊驗證?：
    1. 二極管檔位測導通壓降：
      • G-E極：0.4V±0.1V（正向）
      • E-C極：∞Ω（反向）
    2. 熱成像掃描：≤65℃（無負載）

?3. 動態功能測試?

?3.1 短路保護響應?

textCopy Codea. 空載→短路：250V輸入下觸發輸出端短路，持續1s/間隔1s循環（2小時）
b. 滿載→短路：額定負載下鎖存短路狀態（2小時）
c. 驗證：故障解除后模塊自恢復，無繼電器粘連 :ml-citation{ref="5" data="citationList"}

?3.2 開關機循環?

  • 輸入電壓：
    • 220V AC
    • 過壓點-5V
    • 欠壓點+5V

  • 操作：接通15s/斷開5s循環（2小時）

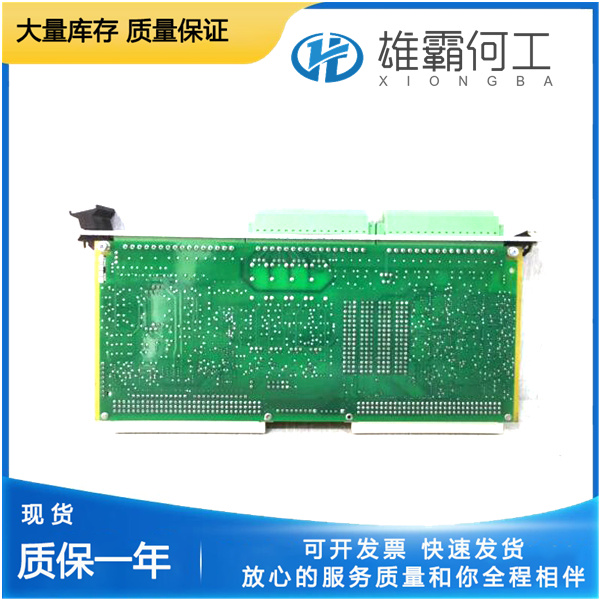

  • 200-560-000-112.jpg

?4. 高級特性驗證?

?4.1 絕緣強度測試?

?測試點??電壓/時間??泄漏電流?
輸入-外殼2500V AC/60s≤10mA
輸出-地1500V DC/30s≤5mA
依據IEC 60664-1標準 14

?4.2 溫升試驗?

  • 滿載運行至熱平衡（≥4小時）
  • 關鍵點溫升：
    • IGBT散熱器：ΔT≤40K
    • 電解電容外殼：ΔT≤25K

?5. 安全警告?

 ?禁止操作?

  • 未放電直接接觸電容端子（儲能＞5J）
  • 超出最大短路次數（10?次電氣壽命）
  • 拆除保護罩通電測試

 ?強制措施?

  • 測試架自檢：每次測試前執行開短路校驗（FAIL時需烘烤除濕）

  • 雙人操作：高壓測試階段保持＞1m安全距離
