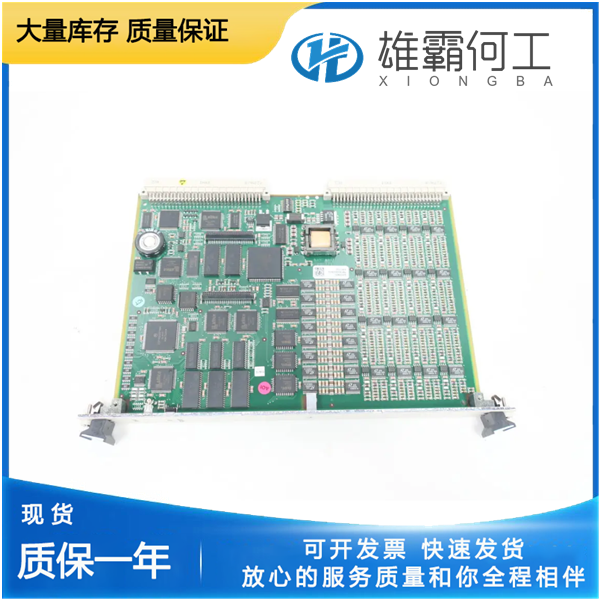

VM600IOC16T PNR200-565-000-013模塊?的典型應用場景與技術適配方案：
核心功能定位
該模塊作為?工業級數字量輸出單元?，專用于高可靠性控制系統的執行端驅動，支持晶體管輸出模式（IOC16T標識表明16通道晶體管輸出），適用于需快速開關響應的工業設備控制23。其PNR200系列編碼指向模塊化可擴展設計，便于集成至標準機架系統。
典型應用案例
1. ?電力電子裝置驅動控制?
在變頻器與逆變器系統中，通過16路獨立輸出通道控制IGCT/SiC功率器件的門極驅動電路，實現精確的開關時序管理（如5SHX0660F0001型IGCT的觸發控制）3。模塊響應時間≤1ms的特性適配高頻電能變換需求3。
2. ?自動化產線執行機構控制?
- ?伺服系統協同?：輸出端子直接驅動伺服驅動器（如安川/ABB中壓驅動器）的使能信號，配合遠端I/O模塊實現電機啟停、抱閘控制2。
- ?氣動元件控制?：連接比例閥（如Festo VUVG系列）實現氣壓精準調節，適用于裝配機械手的力控場景2。
3. ?能源設備保護邏輯執行?
在風電變流柜（如ABB PCS6000系統）中承擔安全鏈輸出功能，包括：
- 觸發crowbar電路實現電網故障穿越
- 控制水冷系統泵閥的應急啟停
驅動聲光報警裝置
技術適配要點
關鍵配置要求
?保護電路?
- 感性負載必須并聯續流二極管（如UF4007）
- 長距離布線需增加RC吸收電路（典型值：100Ω+10nF）3
?系統集成?
io-configCopy Code// PLC邏輯示例 (STEP7環境) NETWORK 1: Emergency Stop Chain I0.0 --| |--------------( ) Q0.0 // 安全繼電器觸發 I0.1 --| | VM600-OUT1 |
