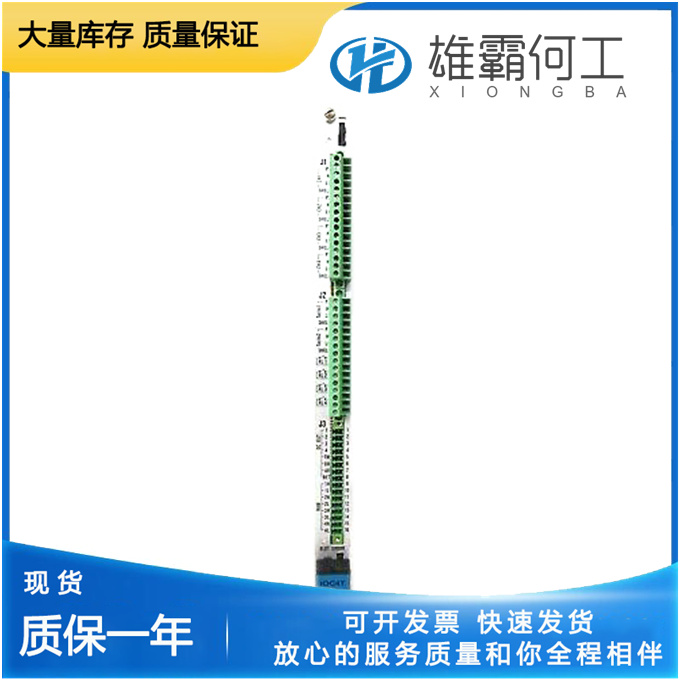

VM600 IOC4T 模塊（型號 PNR200-560-000-111）? 的標準調試流程，綜合工業控制模塊的最佳實踐編寫：
?調試前準備?
?環境配置?
- 靜電防護：佩戴接地腕帶，模塊含敏感電子元件1。
- 供電檢查：確認24V DC電源波動范圍≤±10%，接地電阻<1Ω1。
- 通信鏈路：使用屏蔽雙絞線連接PROFINET端口，屏蔽層單端接地14。
?硬件連接?
plaintextCopy Code輸入端子：S1-S8（干接點/濕接點可配置） 輸出端子：Q1-Q4（繼電器輸出，觸點容量5A@230V AC） 通信接口：X1 (PROFINET RJ45), X2 (RS-485)
- 端子緊固扭矩：0.6 Nm（AWG 14-22）1。
?調試步驟?
?Step 1：模塊初始化?
上電后觀察面板LED：
通過 ?VM600 ConfigTool? 加載基礎固件：
textCopy Code1. 連接USB服務端口（波特率115200） 2. 執行 > firmware_update --file IOC4T_v2.1.3.bin 3. 重啟后驗證版本 > sysinfo show
?Step 2：通信協議配置?
iniCopy Code[PROFINET 參數] Device Name: VM600_IOC4T_01 IP_Address: 192.168.1.10/24 Cycle_Time: 2ms IO_Data: Inputs: 16 Bytes (映射至S1-S8) Outputs: 8 Bytes (映射至Q1-Q4)
- 使用 ?TIA Portal V17? 導入GSDML文件（版本≥V2.3）1。
?Step 3：I/O功能驗證?
- ?輸入通道測試?：
textCopy Code短接S1-S2 → 監控軟件顯示DI1=1 模擬4-20mA至S5 → 讀取AI1值（范圍4000-20000）
- ?輸出通道測試?：
textCopy Code強制Q1=ON → 萬用表檢測端子通斷 輸出4-20mA信號 → 校驗電流精度±0.5% FS:ml-citation{ref="1" data="citationList"}
?Step 4：故障診斷?
?安全注意事項?
嚴禁操作?
- 帶電插拔I/O端子 → 可能損壞通道隔離電路1。
- 超出環境限值（溫度>60℃或濕度>95%）運行1。
完成調試后需執行 ?72小時連續負載測試?，記錄異常事件至診斷日志（SD卡導出路徑：/diag/log_events.csv）14。
