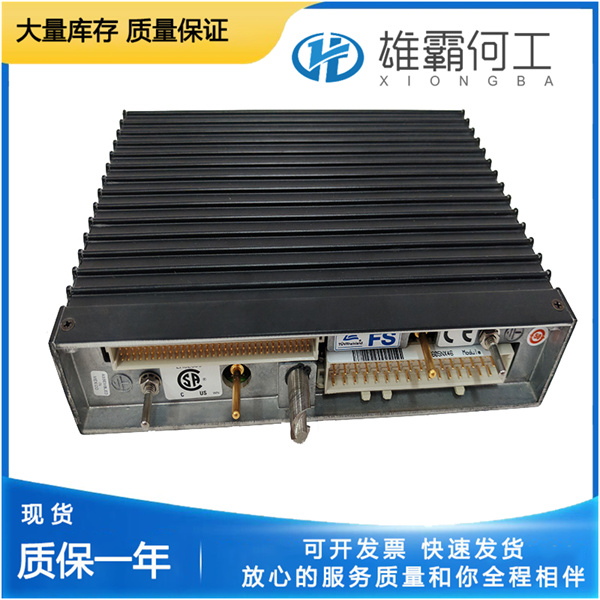

DI3361 數字輸入模塊安裝步驟
DI3361 為工業自動化領域常用的數字輸入模塊（多見于 ABB 等品牌的 DCS/PLC 系統），主要用于采集現場離散信號（如限位開關、接近傳感器信號）并傳輸至控制器。以下是符合工業安全規范的標準安裝步驟，操作前需確認模塊適配的系統型號（如 ABB 800xA）及現場供電條件。
一、安裝前準備與安全檢查
- 兼容性與外觀核查
- 確認 DI3361 模塊型號與目標系統（如控制器、I/O 機架）的兼容性，參考系統硬件手冊；
檢查模塊外觀：無殼體破裂、引腳彎曲、元器件松動等損傷，若存在故障需更換后再安裝。
- 工具與材料準備
- 必備工具：防靜電手腕帶、扭矩螺絲刀（匹配模塊安裝螺絲，常用規格為 PH2 或一字 6mm）、剝線鉗（用于信號線纜處理）、絕緣萬用表（檢測線路通斷）；
- 輔助材料：屏蔽雙絞線（建議 24AWG，用于信號傳輸）、線號管（標注通道編號）、絕緣膠帶、設備接地導線（截面積≥2.5mm2）。
- 安全防護措施
- 斷開 I/O 機架及現場設備的總電源，執行上鎖掛牌（LOTO） 程序，防止誤通電；
- 佩戴防靜電手腕帶，并確保其接地電阻≤1Ω（連接至系統接地排），避免靜電損壞模塊元器件；
- 若現場為防爆區域，需確認模塊防爆等級（如 Ex d IIB T4）符合區域要求，嚴禁在危險環境中違規操作。
二、模塊物理安裝（I/O 機架掛載）
- 定位 I/O 機架安裝槽位
- 參考系統機架布局圖，找到標注 “數字輸入模塊” 的專用槽位，確認槽位編號與設計文檔一致（避免與輸出模塊、電源模塊混裝）；
- 清潔槽位導軌及背板連接器，去除灰塵或氧化層（可用干布擦拭，禁止使用酒精等腐蝕性清潔劑）。
- 模塊掛載操作
- 雙手持模塊兩側邊緣（避免觸碰電路板及引腳），將模塊頂部與底部的導軌對準槽位導軌，緩慢推入至背板連接器接觸；
- 輕輕按壓模塊前端面板，直至聽到 “咔嗒” 聲，確認模塊與背板連接器完全咬合（若推入受阻，需調整導軌對齊角度，禁止強行用力）；
- 用扭矩螺絲刀擰緊模塊前端的 2 顆安裝螺絲，扭矩值參考手冊（通常為 0.6~0.8 N?m），防止螺絲過松導致接觸不良，或過緊損壞面板。
