DO3401 TRICONEX

 TRICONEX | 2025-08-21 11:46:09| 小編  提示:點擊圖片可以放大
TRICONEX DO3401 是一款適用于安全關鍵型應用的數字輸出模塊,常用于 Triconex 容錯控制系統中。其主要參數如下:


  • 通道數量:16 通道,每組 8 通道,共 2 組。
  • 輸出類型:繼電器輸出(干接點)。
  • 觸點額定值
    • 最大電壓:250VAC/30VDC
    • 最大電流:5A(電阻負載)、2A(感性負載)
  • 開關能力
    • 阻性負載:1250VA(250VAC)、150W(30VDC)
    • 感性負載:250VA(250VAC)、60W(30VDC)
  • 隔離特性
    • 通道間隔離:≥1500VAC
    • 輸出與背板間隔離:≥1500VAC
  • 響應時間
    • 閉合時間:≤10ms
    • 斷開時間:≤5ms
  • 診斷功能:支持通道故障診斷、繼電器狀態監測等。
  • 工作環境
    • 溫度:-40°C 至 +70°C(工作);-40°C 至 +85°C(存儲)
    • 濕度:5% 至 95%(無冷凝)
  • 電源要求:由系統背板提供 +5VDC 電源。
  • 安全認證:符合 IEC 61508 SIL 3 標準,適用于安全儀表系統(SIS)。

DO3401 5.jpg

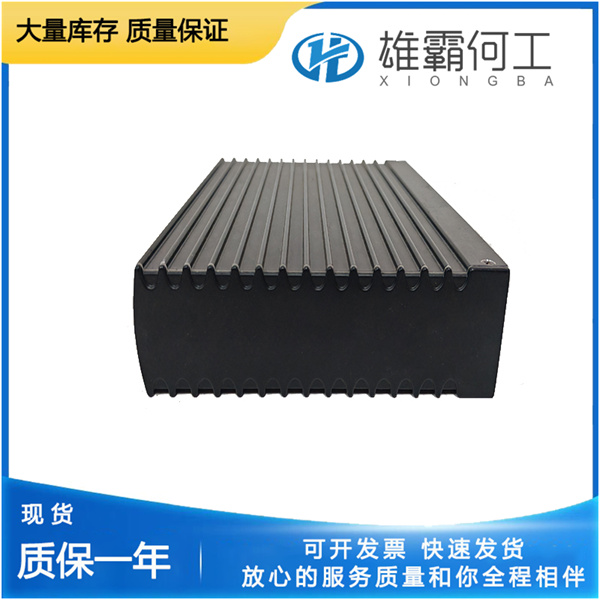

DO3401 4.jpg

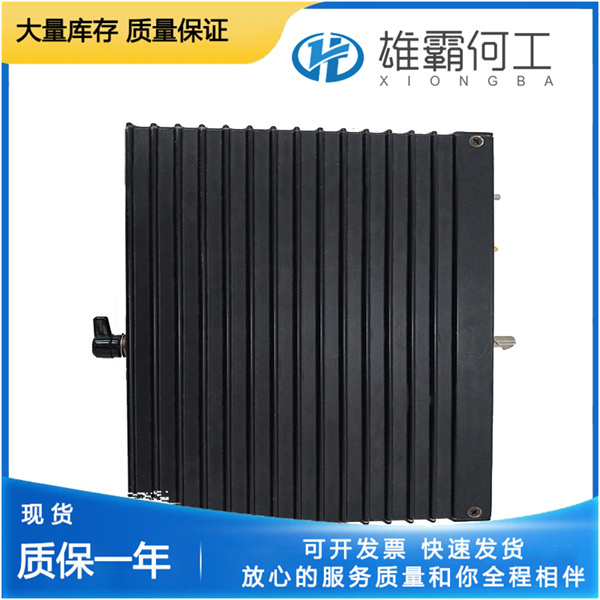

DO3401 2.jpg

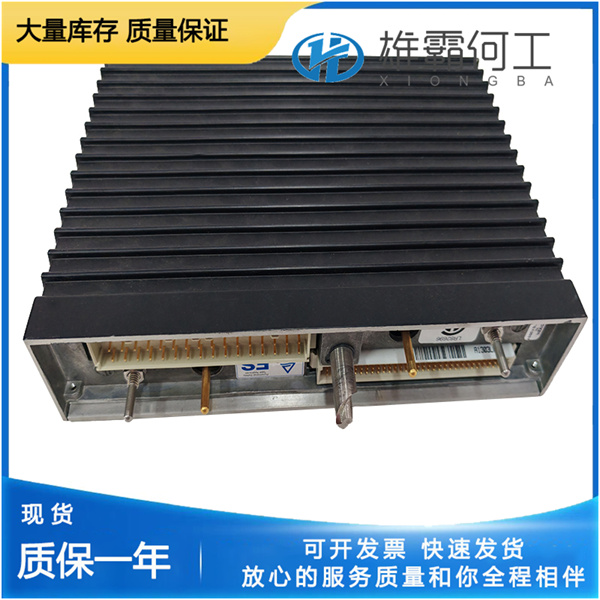

DO3401 3.jpg

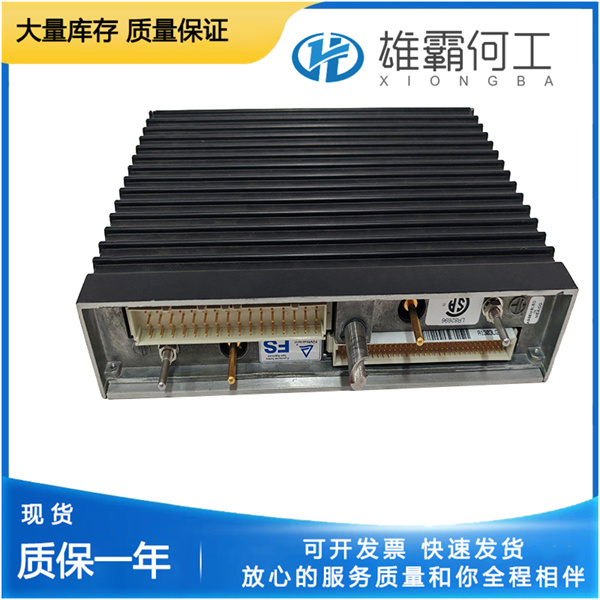

DO3401 1.jpg
