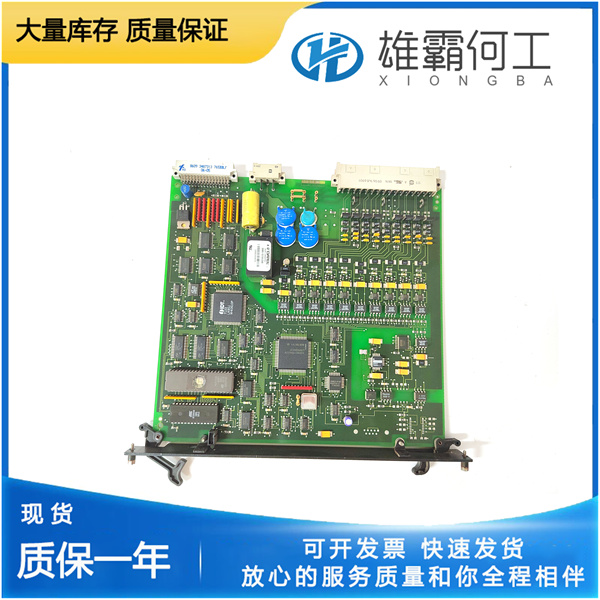

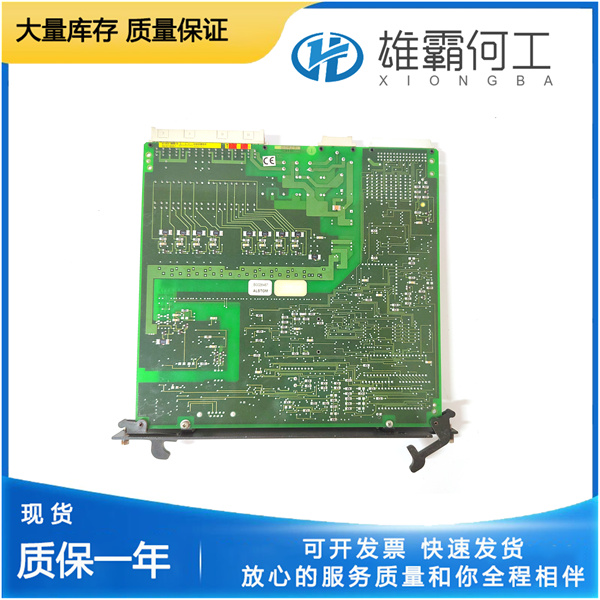

V4561983-0100 ALSTOM controller 控制器 全新正品
other
|
2025-08-15 19:09:46|
小編
提示：點擊圖片可以放大
安全防護
- 穿戴絕緣手套、護目鏡等個人防護裝備，確保操作環境干燥、無導電物質。
- 斷開高頻電源主電源，驗證設備已斷電并接地，避免觸電風險。
工具與備件
- 準備萬用表、示波器等檢測工具，確認驅動板型號與設備匹配（如 SIR4-1.7A/70kV 或兼容型號）。
- 檢查驅動板外觀無損壞、焊點無脫落，確保 IGBT 模塊及連接線完好。
環境檢查
- 清潔設備外殼及散熱孔，避免灰塵堆積影響散熱。
- 確認控制電源電壓符合要求（如 DC24-60V 或 AC20-48V），參考產品參數。
驅動板安裝
- 關閉高頻電源并移除舊驅動板，注意標記原有接線位置。
- 將 V4561983-0100 對準插槽平穩插入，確保金手指與接口完全接觸，用螺絲固定。
接線操作
- 按電路圖連接 CT（電流互感器）、傳感器及控制信號線纜，避免接錯極性。
- 檢查 IGBT 模塊與驅動板的連接線是否牢固，防止虛接導致故障。
熔斷器安裝
- 若設備使用熔斷器（如 5x20mm HRC SLO-BLO Littelfuse 215-02.5），需按額定電流值正確安裝。
初始參數檢查
- 通過控制終端或上位機軟件（如阿爾斯通專用工具）讀取驅動板默認參數，確認與高頻電源型號匹配（如 85kV/1200mA 或 70kV/1700mA）。
功能測試
- 靜態測試：
- 測量驅動板輸入輸出電壓，確保符合技術規格（如 DC24V 輸出）。
- 驗證 IGBT 驅動信號波形是否正常，避免出現畸變或干擾。
- 動態測試：
- 逐步升壓至額定值，監測輸出電流穩定性，觀察控制邏輯是否響應正常（如過流保護觸發）。
- 使用示波器檢查高頻逆變波形，確保軟開關特性（如 ZVS 零電壓開關）有效。
通信配置
- 若支持 MODBUS-TCP/IP 或 FLAKT-BUS 通信，需配置設備地址、波特率等參數，確保與上位機或控制器通信正常。
啟動流程
- 閉合控制電源，觀察驅動板指示燈是否正常（如電源燈亮、通信狀態燈閃爍）。
- 通過本地或遠程指令啟動高頻電源，逐步加載至額定負載，監控實時參數（如二次電壓、電流）。
異常處理
- 故障報警：若出現看門狗復位、DC-link 電壓錯誤等報警，需排查控制器通信沖突、保險熔斷或散熱堵塞等問題。
- 波形異常：若 IGBT 驅動信號異常，可能需更換驅動板或檢查 IGBT 模塊損壞情況。
定期維護
- 每季度清理散熱片灰塵，確保冷卻系統正常運行。
- 每年升級驅動板固件，修復潛在軟件漏洞（需聯系阿爾斯通技術支持獲取補丁）
