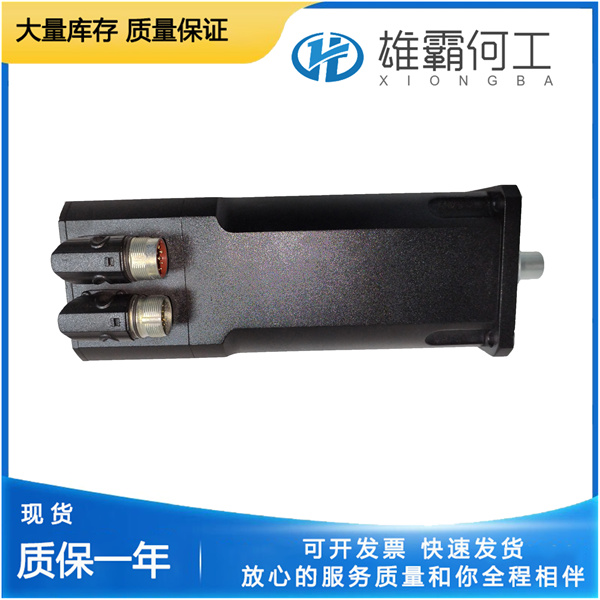

B&R 8YS-K0055R0.005-0?組件的安裝與接線規范說明：
?一、安裝前準備?
?環境確認?
- 安裝位置需避開強電磁干擾源，確保通風散熱條件良好?
。 - 檢查設備防護等級是否匹配現場環境（如IP54防塵防水要求）?
。
- 安裝位置需避開強電磁干擾源，確保通風散熱條件良好?
?工具準備?
- 斜口打線刀（如科龍品牌）用于端子壓接?
。 - 萬用表、絕緣測試儀及扭矩扳手。
- 斜口打線刀（如科龍品牌）用于端子壓接?
二、機械安裝步驟?
?固定支架?
- 根據設備尺寸選擇壁掛式或?qū)к壥街Ъ埽ㄍ扑]TS35 DIN導軌）?3。
- 支架安裝垂直偏差≤1°?3。
| ?緊固參數? | ?數值? |
|--------------------|----------------|
| 安裝螺栓扭矩 | 1.5 Nm ±0.3 Nm |
| 支架間距公差 | ±0.5mm |
?設備定位?
- 發射端與接收端對齊誤差需＜0.2°?3。
?三、電氣接線規范?
plaintextCopy Code[電源線連接]
1. 恒定電源線（24V DC） → 電瓶正極/保險絲盒
2. 接地線（GND） → 電瓶負極（線徑≥2.5mm2）
3. 控制信號線 → PLC/DCS 輸入模塊
[信號線處理]
? 雙絞線扭絞松開長度：≤13mm（超五類標準）?:ml-citation{ref="2" data="citationList"}
? 屏蔽層單端接地（控制柜側）plaintextCopy Code[端子壓接要求] 1. 使用斜口IDC打線刀垂直壓接 2. 線纜絕緣層剝離長度：6.5±0.5mm 3. 禁止重疊接線（每端子單線制）
?四、調試與驗證?
?通電前檢查?
- 萬用表驗證線路無短路（阻值＞100MΩ）?。
- 復查極性：棕色線（+24V）、藍色線（0V）?
。
?功能測試?
- 通過B&R Automation Studio導入授權密鑰?。
- 執行信號響應測試：
textCopy Code輸入信號階躍 → 輸出響應時間≤35ms
?五、安全規范?
?強制措施?
- 安裝急?；芈沸桦p通道冗余接線?
。 - 線纜拉力≤100N（約10kg）?。
- 高壓線路間距≥20mm?
。
禁用操作?
禁止帶電插拔連接器?
。不得省略屏蔽層接地?
。
?維護提示?：每季度清潔光學窗口，每年校準信號零點?3。軟件授權需通過官網離線更新（禁用中文包安裝）
