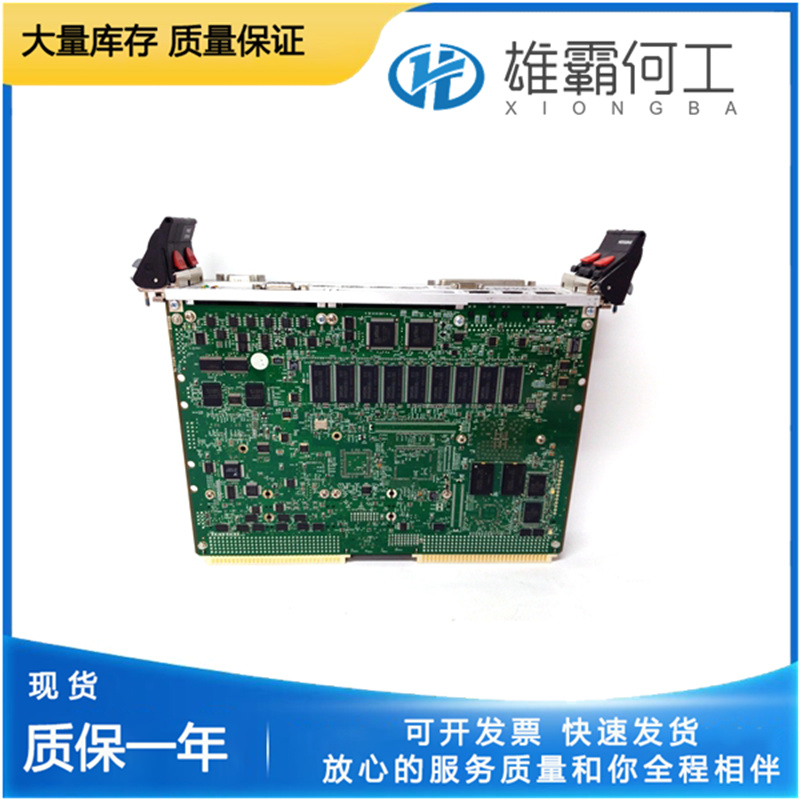

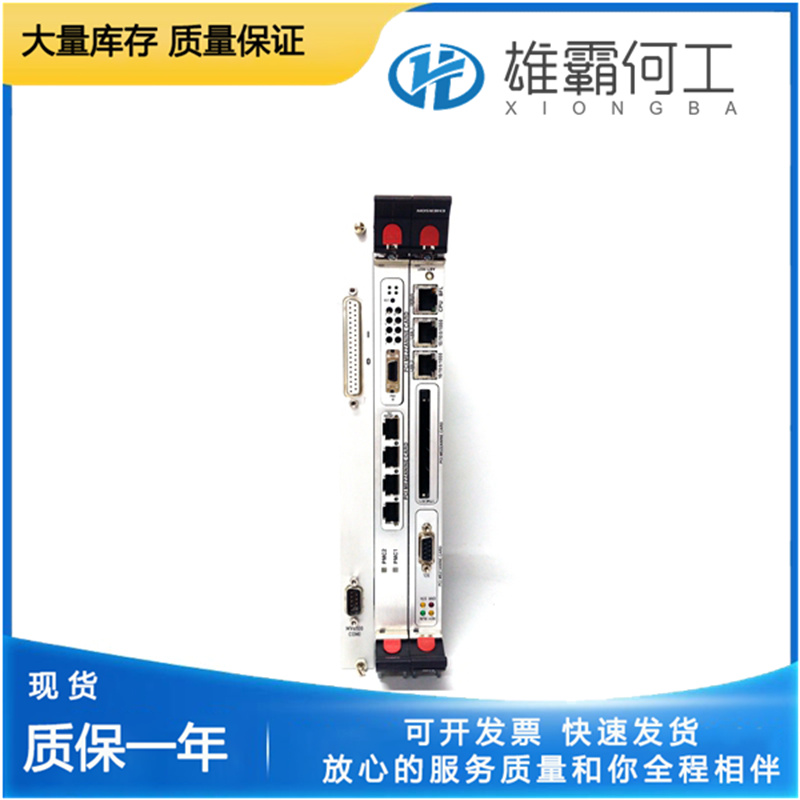

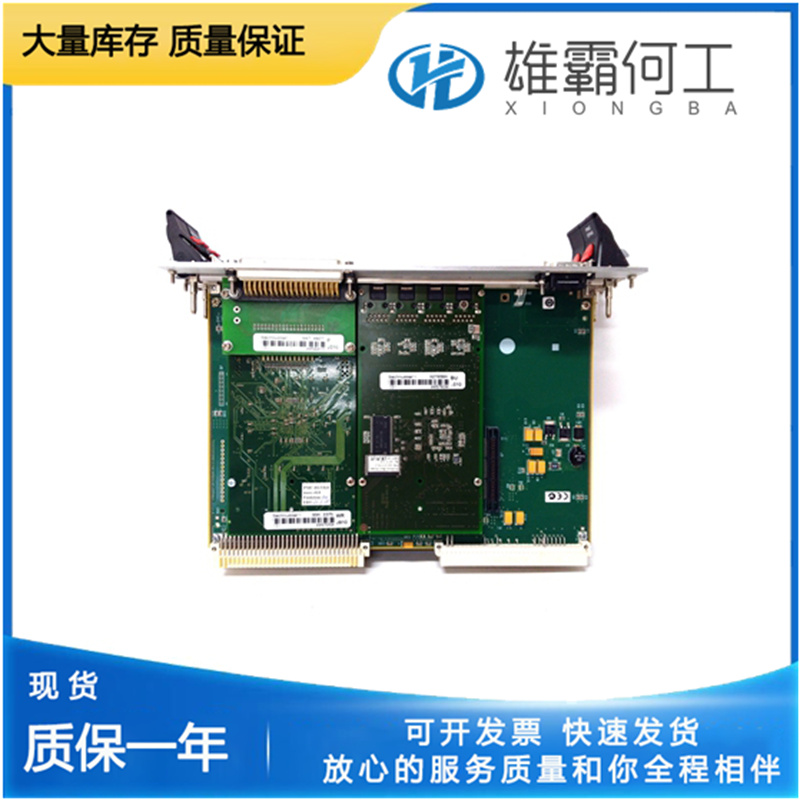

MVME6100 摩托羅拉 MVME6100系列 板子 全新

 MOTOROLA | 2025-08-05 11:11:46| 小編  提示：點擊圖片可以放大

MVME6100 基本參數

?核心硬件規格?

  1. ?處理器?

    • ?型號?：NXP? MPC7457 PowerPC? 處理器
    • ?主頻?：1.267 GHz 13
    • ?協處理器?：128位 AltiVec? 協處理器（并行數據處理）14

  2. ?存儲器?

    • ?內存?：
      • 最大支持 ?1–2GB DDR ECC SDRAM?（典型配置 512MB）13
      • 內存總線頻率：133 MHz 7

    • ?閃存?：128MB（分為兩個 64MB 存儲區）14

  3. MVME6100 PMCSPAN MV6100COMI (4).jpg

  4. MVME6100 PMCSPAN MV6100COMI (3).jpg

  5. ?總線與接口?

    • ?VME 總線?：
      • 協議：2eSST（雙邊緣源同步傳輸）
      • 傳輸速率：?320MB/s?（實際帶寬）14
      • 接口芯片：Tundra Tsi148 14
    • ?擴展接口?：
      • 雙 ?PMC-X 插槽?：支持 33/66/100 MHz PCI-X 模塊（工業標準 I/O 擴展）14
    • ?網絡接口?：雙千兆以太網端口 14

?物理與電氣特性?

?參數??規格?
?尺寸?6U VME Eurocard 標準（160×233 mm）3
?工作溫度?工業級寬溫（未明確具體范圍）5
?防護等級?未明確（設計滿足工業環境要求）6
?電源輸入?標準 VME 背板供電（具體電壓未說明）6

?功能與兼容性?

  • ?操作系統支持?：
    • VxWorks RTOS、Linux 及其他實時操作系統 13
  • ?應用場景?：
    • 工業自動化控制、數據采集、軍事/航空航天系統 23
  • ?兼容性?：

    • 向后兼容傳統 VME 協議（支持現有基礎設施集成）14

    • MVME6100 PMCSPAN MV6100COMI (2).jpg

    • MVME6100 PMCSPAN MV6100COMI (1).jpg

?
