一、安裝前準備注意事項

1. 資質與工具核查
   • 安裝人員需具備工業電氣設備安裝資質，熟悉 ABB 工業控制模塊的基本結構與電氣安全規范，避免因操作不當引發設備損壞或安全事故。
   • 提前準備適配工具：包括絕緣螺絲刀（推薦 PH2 / 一字 6mm 規格，避免金屬工具裸露導致短路）、扭矩扳手（需匹配模塊固定螺絲扭矩要求，通常參考 ABB 官方手冊，一般為 0.8-1.2N?m）、萬用表（用于安裝前絕緣檢測）、防靜電手環（模塊屬于靜電敏感元件，需消除人體靜電后操作）。
2. 設備與環境檢查

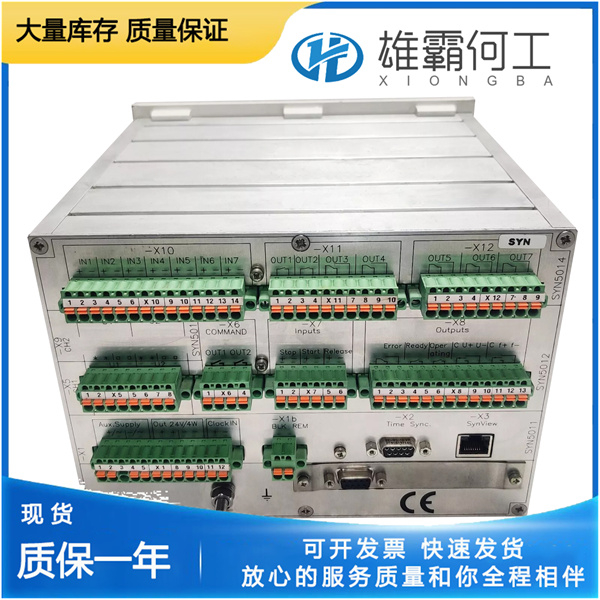

   • 開箱后先核對設備信息：確認模塊型號（3BHB006716R0277）、規格（SYN5302A-Z.V277）與訂單一致，檢查外殼無磕碰、引腳無彎曲變形、接口無松動或氧化，若存在外觀損傷需立即停止安裝并聯系 ABB 售后。
   • 確認安裝環境符合要求：
     • 溫度：需在 - 20℃~+60℃（常規工況），避免靠近熱源（如變頻器、加熱器）或陽光直射，若環境溫度超出范圍，需提前配置散熱風扇或恒溫機柜。
     • 濕度：相對濕度 5%~95%（無凝露），潮濕環境需加裝防潮裝置（如機柜除濕器），防止模塊內部元件受潮短路。
     • 粉塵與腐蝕性：安裝位置需遠離粉塵密集區（如水泥廠、面粉廠）或腐蝕性氣體環境（如化工車間），若無法避免，需選用密封等級更高的防護機柜（建議 IP54 及以上）。

二、機械安裝操作注意事項

1. 安裝方式與固定要求
   • 該模塊通常支持35mm 標準 DIN 導軌安裝，安裝時需將模塊平穩卡入導軌，確保卡扣完全咬合，避免模塊松動；若為螺絲固定安裝，需使用模塊配套的 M3/M4 規格螺絲，按官方指定扭矩緊固，防止螺絲過松導致模塊位移，或過緊損壞外殼及內部 PCB 板。
   • 模塊間距需滿足散熱要求：相鄰模塊間預留至少 15mm 間隙，模塊上方 / 下方與機柜頂部 / 底部的距離不小于 30mm，確?？諝饬魍ǎ苊鉄崃糠e聚導致模塊過熱保護觸發。
2. 物理防護避免損傷
   • 安裝過程中禁止用力拉扯模塊接口線纜（如通訊線、電源線），需輕拿輕放模塊，避免摔落或撞擊（模塊內部芯片抗沖擊能力較弱，劇烈震動可能導致元件脫焊）。
   • 若機柜內存在高壓設備（如接觸器、斷路器），需將該模塊與高壓設備保持至少 50mm 安全距離，或通過金屬隔板隔離，防止高壓干擾影響模塊信號穩定性。

三、電氣連接注意事項

1. 斷電操作與絕緣檢測
   • 必須在完全斷電狀態下進行接線：確認上游電源開關（如空氣開關、熔斷器）已斷開，并用萬用表檢測電源線兩端無電壓（AC/DC 均需檢測），嚴禁帶電接線，防止觸電或模塊燒毀。
   • 接線前檢測模塊電源接口絕緣性：用萬用表 “絕緣電阻檔”（500V 量程）檢測電源引腳與外殼之間的絕緣電阻，需≥10MΩ，若絕緣電阻不達標，可能存在模塊內部漏電，需停止使用并排查故障。
2. 接線規范與極性核對
   • 電源線連接：嚴格按模塊銘牌或手冊標注的極性接線（通常 “+” 接 DC24V/DC48V 正極，“-” 接負極），禁止正負極反接（反接會直接燒毀模塊內部電源芯片，且不屬于保修范圍）；電源線建議選用 1.5mm2~2.5mm2 銅芯導線，線徑過小可能導致線路發熱，影響供電穩定性。
   • 信號線纜連接：
     • 模擬信號（如 4-20mA 輸入 / 輸出）需使用屏蔽雙絞線，屏蔽層單端接地（推薦在控制柜側接地，接地電阻≤4Ω），避免外界電磁干擾（如變頻器產生的高頻干擾）導致信號波動。
     • 通訊線纜（如 RS485、Profibus-DP）需按通訊協議要求接線，確保 “A/B” 線序正確，且在總線兩端（首尾模塊）加裝 120Ω 終端電阻，減少信號反射；通訊線與電源線需分開布線（間距≥200mm），避免串擾。
   • 接線完成后需二次核對：逐一檢查每根線纜的接線端子是否牢固（無松動、無虛接），線號與手冊標注一致，防止錯接導致模塊無響應或關聯設備故障。
3. 接地要求
   • 模塊外殼需可靠接地：通過機柜接地排連接至工廠接地網，接地線纜選用 2.5mm2 銅芯線，接地電阻≤4Ω，確保設備漏電時能快速導走電流，保障人員安全。

   • 若系統采用 “單點接地” 設計，需將模塊接地端與其他設備（如 PLC、DCS）接地端連接至同一接地極，避免不同接地極間的電位差導致模塊損壞。

   •

   •
