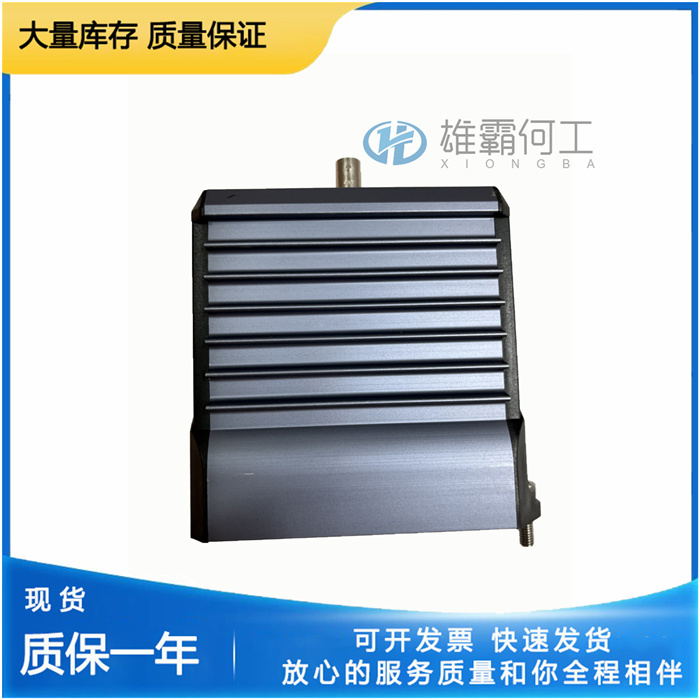

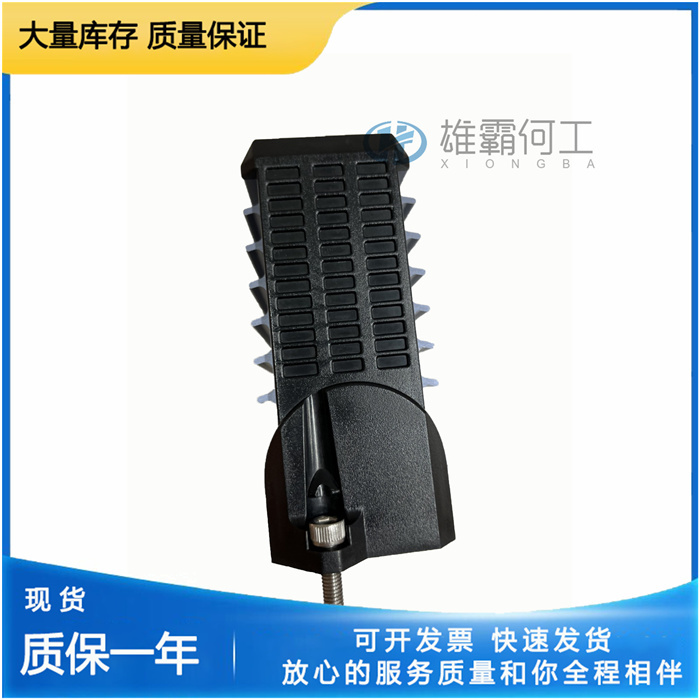

FOXBORO P0916AE 控制模塊

FOXBORO | 2023-12-30 10:07:37| 小編提示：點擊圖片可以放大

詳細介紹
在線咨詢

FOXBORO P0916AE 控制模塊

產品概述：　

RS-232C采用負邏輯，用-5～-15V表示邏輯狀態“1”，用+5～+15V表示邏輯狀態“0”。RS-232C的最大通信距離為15m,最高傳輸速率為20Kbit/s,只進行一對一的通信。OYES PLC模塊一般使用9針的連接器，距離較近時只需要3根線（一根計算機TD口傳輸?shù)?/span>PLC的RD口，一根PLC的TD口傳輸?shù)?/span>PLC的RD口，一根計算機的GND口接到PLC的GND口。RS-232C使用單端驅動、單端接收的電路，容易受到公共地線上的電位差和外部引入的干擾信號的影響。

2、 RS442A

RS442A采用平衡驅動、差別接收電路。利用兩根導線間的電壓差傳輸信號。這兩根導線稱為A和B。當B的電壓比A的電壓高時，認為傳輸?shù)氖沁壿嫛案摺彪娖叫盘?hào)；當B的電壓比A的電壓低時，認為傳輸?shù)氖沁壿嫛暗汀彪娖叫盘?hào)。能夠有效工作的差動電壓范圍十分廣，零點幾伏到接近十伏。

3、 RS-485

RS-485是RS-422A的變形，RS485為半雙工，只有一對平衡差分信號線，不能同時發送和接收信號。使用RS-485通信接口和雙絞線可以組成串行通信網絡。構成分布系統，網絡中可以有32個站。

S7-200模塊支持的PPI、MPI和PROFIBUS-DP協議以RS-485為硬件基礎，S7-200PLC模塊通信接口是非隔離型的RS-485接口，共模抑制電壓為12V。對于這類通信接口，他們之間的信號地電位是非常重要的，最好將他們的信號地參考點鏈接在一起，不一定要接地。在S7-200PLC模塊聯網時，應該所有的OYES PLC模塊輸出的傳感器電源的M端子用導線鏈接起來。M端子實際上是A、B線信號的0V參考點。在S7-200PLC模塊與變頻器通信時，應該所有變頻器通信端口是M端子連接起來，并與CPU上的傳感器電源的M端子相連接。TAGS: PLC模塊 OYES PLC


FOXBORO P0916AE 控制模塊

產品概述：

1、加信號隔離器

2、加磁環

3、PLC供電加隔離變壓器

4、開關量信號和模擬量信號分開走；

5、模擬信號最好采用單獨屏蔽線。信號類型最好采用4-20mA；

6、模擬信號負載是電磁閥類的，最好能選1.5的線；

7、模擬信號和數字信號不能合用同一根多芯電纜,更不能和電源線共用電纜；

8、PLC輸入輸出信號線，必須使用屏蔽電纜，在輸入輸出側懸空，而在PLC側接地;

9、信號線纜要遠離強干擾源，如變頻器、大功率硅整流裝置和大型動力設備；

10、為了減少電子干擾對于模擬信號應使用雙絞屏蔽電纜模擬信號電纜的屏蔽層應該兩端接地，但是如果電纜兩端存在電位差將會在屏蔽層中產生等電線連接電流造成對模擬信號的干擾在這種情況下你應該讓電纜的屏蔽層一端接地。
