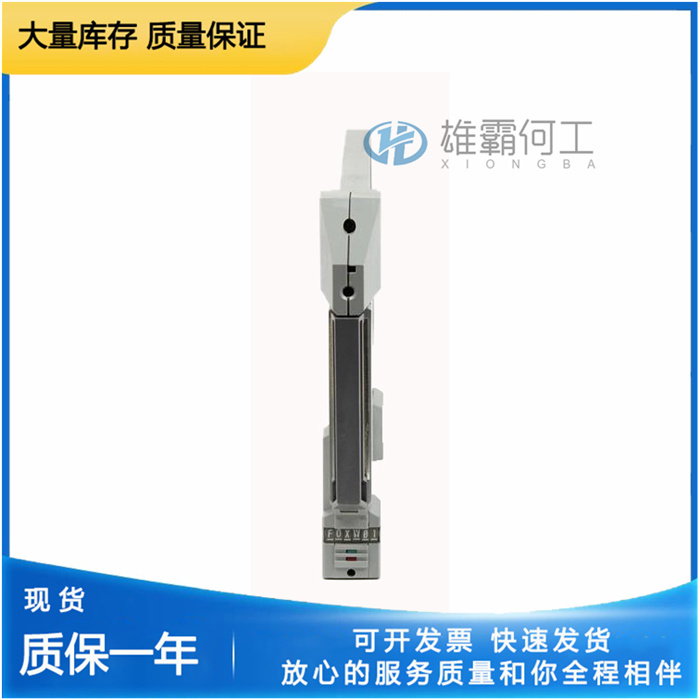

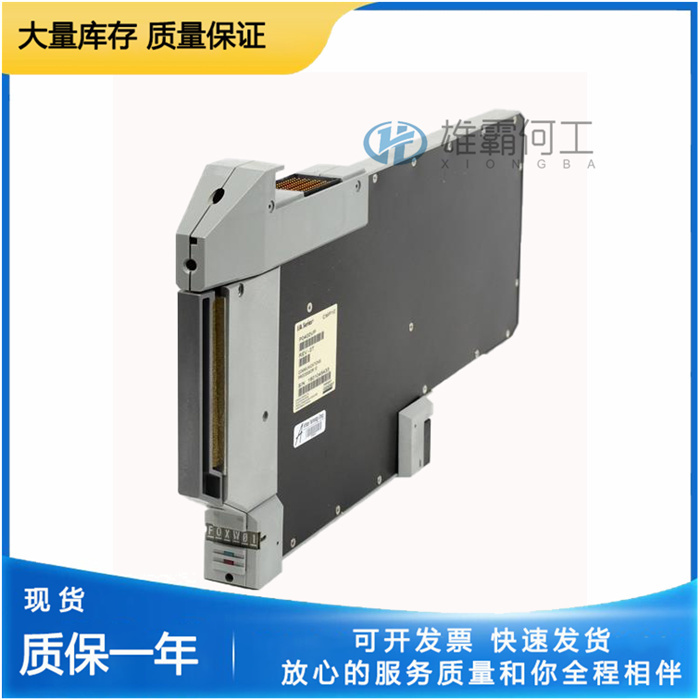

P0400YE FBM04,FOXBORO 輸入模塊
產品概述：
現場電纜布設的幾項規定 為了敘述方便，我們把Ⅰ、Ⅱ類信號電纜統稱為信號電纜，把Ⅲ、Ⅳ類信號電纜和現場電源電纜統稱為電源電纜。在有條件的場合，信號電纜和電源電纜應采用不同走線槽走線，在進入DCS機房（或機柜）時，也應盡可能相互遠離。當這二種電纜無法滿足分開走線要求時，它們必須都采用屏蔽電纜（或屏蔽雙絞電纜），且滿足以下要求： 1、如果信號電纜和電源電纜之間的間距小于15cm時，必須在信號電纜和電源電纜之間設置屏蔽用的金屬隔板，并將隔板接地。
2、當信號電纜和電源電纜垂直方向或水平方向分離安裝時，信號電纜和電源電纜之間的間距應大于15cm. 對于某些干擾特別大的應用場合，如電源電纜上掛接電壓為220V AC，電流在10A以上感性負載，而且電源電纜不帶屏蔽層時，那么要求它與信號電纜的垂直方向間隔距離必須在60cm以上。 3、在兩組電纜垂直相交時，若電源電纜不帶屏蔽層，最好用厚度在1.6mm以上的鐵板覆蓋交叉部分。
P0400YE FBM04,FOXBORO 輸入模塊
產品概述：
1、加信號隔離器
2、加磁環
3、PLC供電加隔離變壓器
4、開關量信號和模擬量信號分開走；
5、模擬信號最好采用單獨屏蔽線。信號類型最好采用4-20mA；
6、模擬信號負載是電磁閥類的，最好能選1.5的線；
7、模擬信號和數字信號不能合用同一根多芯電纜,更不能和電源線共用電纜；
8、PLC輸入輸出信號線，必須使用屏蔽電纜，在輸入輸出側懸空，而在PLC側接地;
9、信號線纜要遠離強干擾源，如變頻器、大功率硅整流裝置和大型動力設備；
10、為了減少電子干擾對于模擬信號應使用雙絞屏蔽電纜模擬信號電纜的屏蔽層應該兩端接地，但是如果電纜兩端存在電位差將會在屏蔽層中產生等電線連接電流造成對模擬信號的干擾在這種情況下你應該讓電纜的屏蔽層一端接地。
