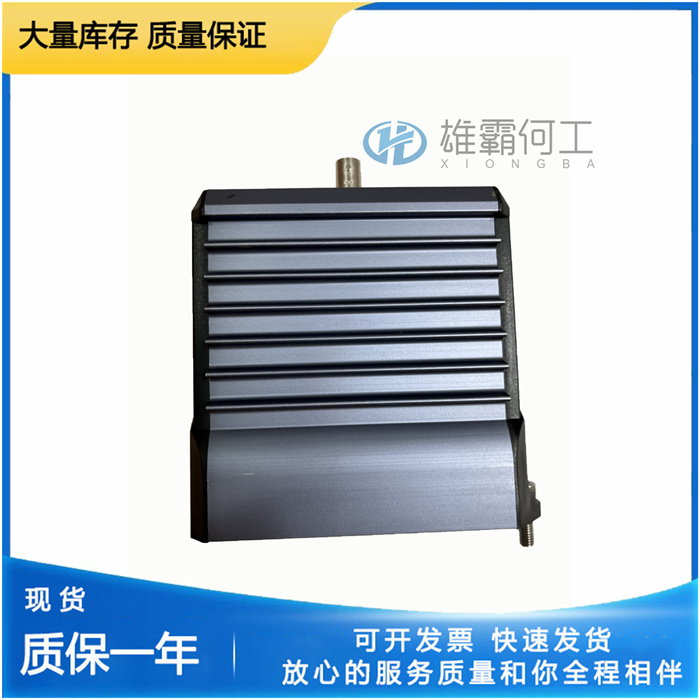

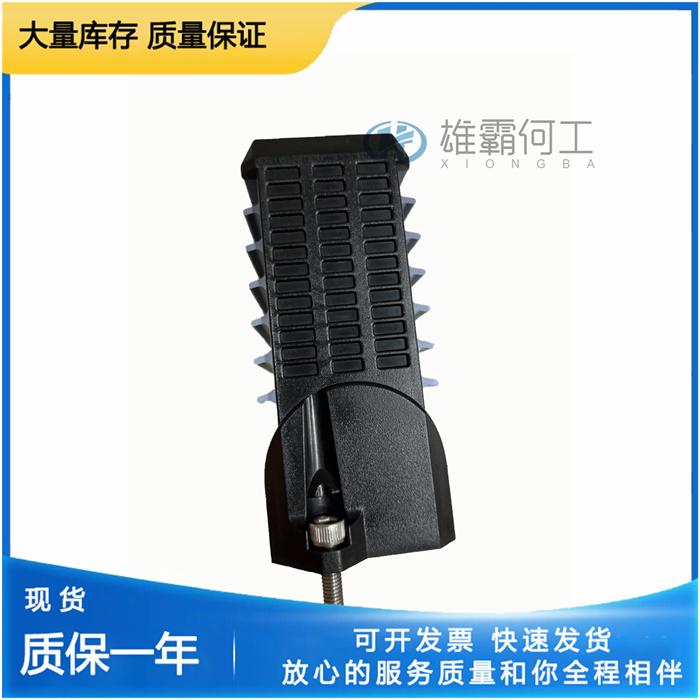

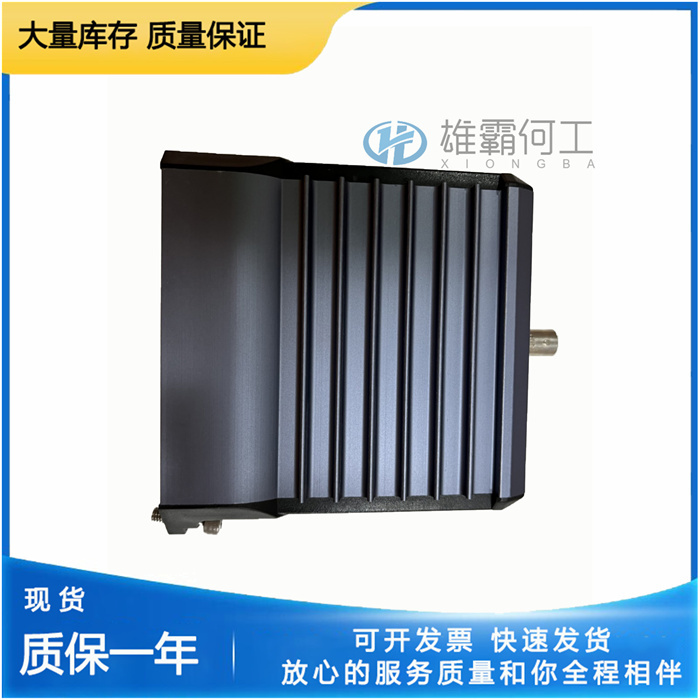

FCM2F2 P0914YZ,FOXBORO,總線擴展器
產品概述：
1、現場控制站
接地螺絲因機柜本體與底座間有膠皮形成絕緣，屏蔽地匯流排與底座間絕緣，現場控制站必須按規定做好接地處理。即分別接至現場控制站接地匯流排上。I/O柜的電源地與UPS的電源地必須接至同一個地，保證等電位。
2.各個硬件設備
操作員站、工程師站、網絡交換機、服務器主機、系統顯示器等采用外殼接地或直接將電源地線連接至電氣接地網。
3.I/O組件
模擬量模件的40端即直流24伏的負端接至邏輯地匯流排上，邏輯地匯流排接至屏蔽地，再接入總接地匯流排。
4.屏蔽地
現場控制站的保護地應從機柜下方的接地螺釘接至接地分干線, 現場控制站的屏蔽地應從接地匯流排接至公共連接板。
5.接地電阻測試
接地系統的電阻必須進行測試，以保證接地能滿足控制系統制造商的要求。
申請?zhí)枮閷?shí)用新型名稱為一種機柜散熱系統，公開了一種機柜散熱系統，包括位于機柜背面的至少一個風扇組成的風扇墻和至少一個位于所述機柜上的溫度傳感器，所述風扇墻通過至少一個風扇背板與機柜的機柜管理控制器相連，所述機柜管理控制器直接與所述溫度傳感器相連或通過主板管理控制器與所述溫度傳感器相連，所述機柜管理控制器獲取所述溫度傳感器采集的溫度，并根據所述溫度控制風扇背板輸出控制信號控制所述風扇墻中風扇運行，該散熱系統解決了現有技術需要獨立散熱的缺陷。但是這種設計的散熱系統存在局限性，首先該散熱系統必須依靠一種固定的機柜管理控制器或是主板控制器，通過專門的數據傳輸線路來完成數據的采集。所使用的設備通用性較差。用戶必須獲取專門的機柜管理控制器和數據傳輸線路，增加了用戶的經濟成本。
目前中國市場上這部分信號主要還是以4~20mA和電平信號為主，APROL在歐洲的應用涉及到這一層時，大量地用到了現場總線，比如PROFIBUS DP/PA。我認為DCS現場層的發展方向是現場總線。
現場總線是一種應用于生產現場，在現場設備之間、現場設備和控制裝置之間實行雙向、串形、多結點的數字通信技術?，F(xiàn)場總線具有高度的開放性和分散性。
FCM2F2 P0914YZ,FOXBORO,總線擴展器
產品概述：
1、加信號隔離器
2、加磁環
3、PLC供電加隔離變壓器
4、開關量信號和模擬量信號分開走；
5、模擬信號最好采用單獨屏蔽線。信號類型最好采用4-20mA；
6、模擬信號負載是電磁閥類的，最好能選1.5的線；
7、模擬信號和數字信號不能合用同一根多芯電纜,更不能和電源線共用電纜；
8、PLC輸入輸出信號線，必須使用屏蔽電纜，在輸入輸出側懸空，而在PLC側接地;
9、信號線纜要遠離強干擾源，如變頻器、大功率硅整流裝置和大型動力設備；
10、為了減少電子干擾對于模擬信號應使用雙絞屏蔽電纜模擬信號電纜的屏蔽層應該兩端接地，但是如果電纜兩端存在電位差將會在屏蔽層中產生等電線連接電流造成對模擬信號的干擾在這種情況下你應該讓電纜的屏蔽層一端接地。
