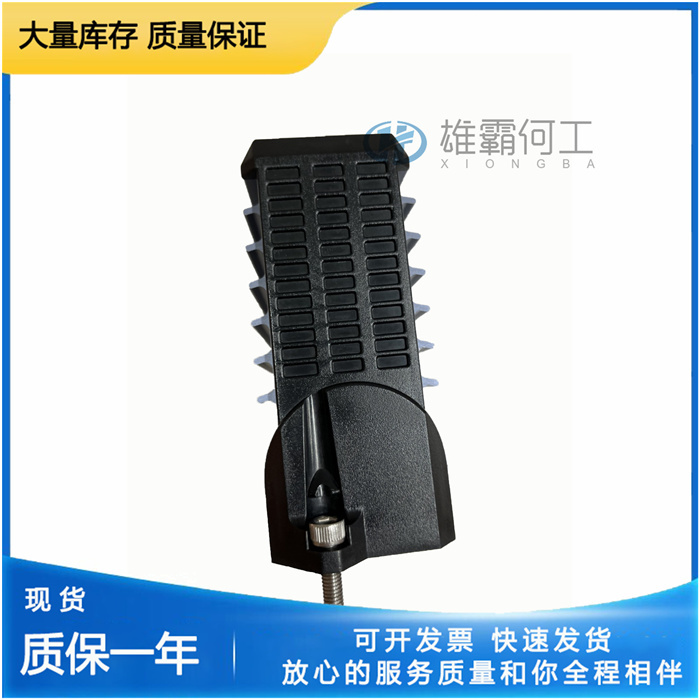

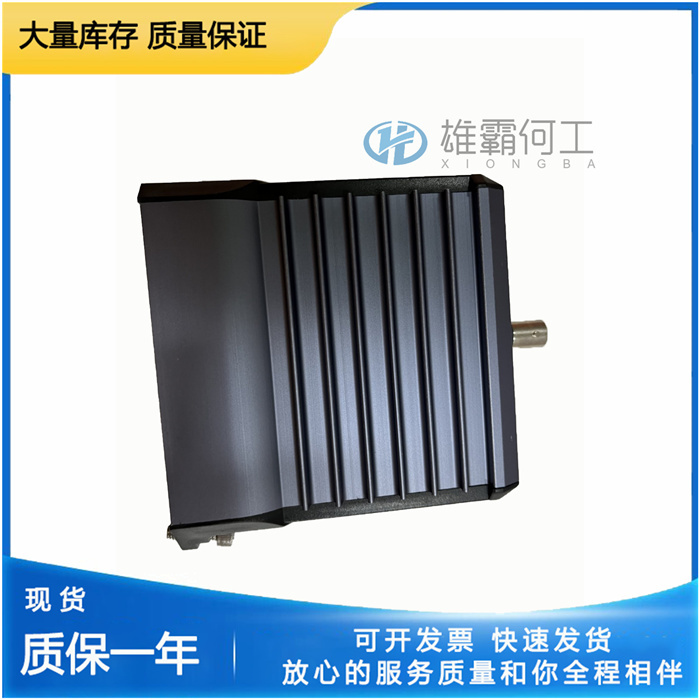

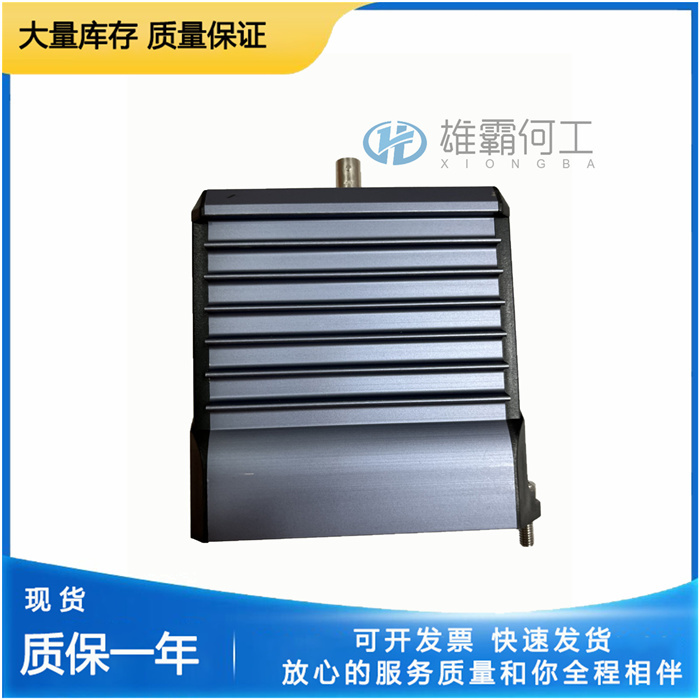

FCM100ET,FOXBORO,控制模塊
產品概述：
在一般情況下，DCS控制系統需要兩種接地：保護地和工作地（邏輯地、屏蔽地等）。對于裝有安全柵防爆措施的系統如化工行業所用的系統，還要求有本安地。
2.1保護地（CG，Cabinet Grounding）
是為了防止設備外殼的靜電荷積累、避免造成人身傷害而采取的保護措施。DCS系統所有的操作員機柜、現場控制站機柜、打印機、端子柜等均應接保護地。保護地應接至廠區電氣專業接地網，接地電阻小于4Ω。
2.2邏輯地
也叫機器邏輯地、主機電源地，是計算機內部的邏輯電平負端公共地，也是+5V等的電源輸出地。如CPU的正負5伏、正負12伏的負端。需要接入公共接地極。
2.3屏蔽地（AG，Analog Grounding）
也叫模擬地，它可以把現場信號傳輸時所受到的干擾屏蔽掉，以提高信號精度。DCS系統中信號電纜的屏蔽層應做屏蔽接地。線纜屏蔽層必須一端接地，防止形成閉合回路干擾。鎧裝電纜的金屬鎧不應作為屏蔽保護接地，必須是銅絲網或鍍鋁屏蔽層接地。接入公共接地極。
2.4本安地
應獨立設置接地系統，接地電阻≤4Ω。本安地的接地系統應保持獨立，與廠區電氣地網或其它儀表系統接地網的距離應在5m以上。
FCM100ET,FOXBORO,控制模塊
產品概述：
1、加信號隔離器
2、加磁環
3、PLC供電加隔離變壓器
4、開關量信號和模擬量信號分開走；
5、模擬信號最好采用單獨屏蔽線。信號類型最好采用4-20mA；
6、模擬信號負載是電磁閥類的，最好能選1.5的線；
7、模擬信號和數字信號不能合用同一根多芯電纜,更不能和電源線共用電纜；
8、PLC輸入輸出信號線，必須使用屏蔽電纜，在輸入輸出側懸空，而在PLC側接地;
9、信號線纜要遠離強干擾源，如變頻器、大功率硅整流裝置和大型動力設備；
10、為了減少電子干擾對于模擬信號應使用雙絞屏蔽電纜模擬信號電纜的屏蔽層應該兩端接地，但是如果電纜兩端存在電位差將會在屏蔽層中產生等電線連接電流造成對模擬信號的干擾在這種情況下你應該讓電纜的屏蔽層一端接地。
