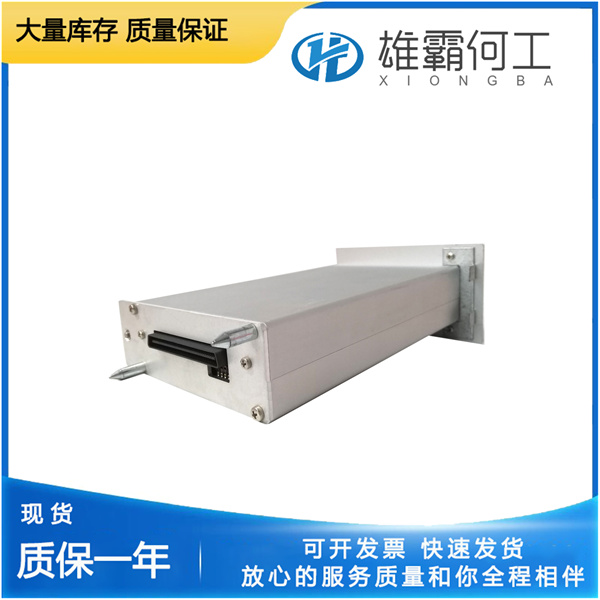

在微控制器（MCU）中，配置有 1 個用于指示設備內部看門狗狀態的信號輸出繼電器。該繼電器輸出端位于 X13 連接器上。當出現故障時，看門狗會被激活，繼電器觸點隨之閉合。此外，當輔助電源關閉時，接觸器看門狗信號輸出同樣會被激活。
接觸器看門狗信號連接器及引腳
X13 連接器上配置有 3 路接觸器控制輸出（具體信息如下表所示），用于通過接觸器實現對電機的控制。
表 11：接觸器控制連接器及引腳
MCU 支持多種電機應用場景（即多種電機啟動器類型）。接觸器的控制由微處理器通過內部繼電器（輸出端 CCA、CCB、CCC）實現：
- MCU1 通過繼電器 CCA 和 CCB 實現控制功能；
- MCU2 通過繼電器 CCA、CCB、CCC 實現控制功能，在部分場景下，還可通過 GPO1 輸出端實現第四路接觸器控制。
接觸器控制電路中額外配置了 1 個看門狗繼電器，當微處理器出現故障時（設備自監控功能觸發），該繼電器可切斷接觸器控制電壓。若采用直接連接方式，可跳過此功能。
MCU 通過數字輸入端（CFA、CFB 或 CFC）監測接觸器的狀態。若啟用反饋監控功能，將利用周期性輪詢獲取的輸入端信息實現監控。關于接觸器監控功能的詳細說明，可參考本文檔后續內容。
內部繼電器 CCA 與 CCB 采用硬接線互鎖設計，可防止兩路接觸器同時閉合。當微處理器控制其中一路接觸器閉合時，另一路接觸器在此期間將無法被控制閉合。
