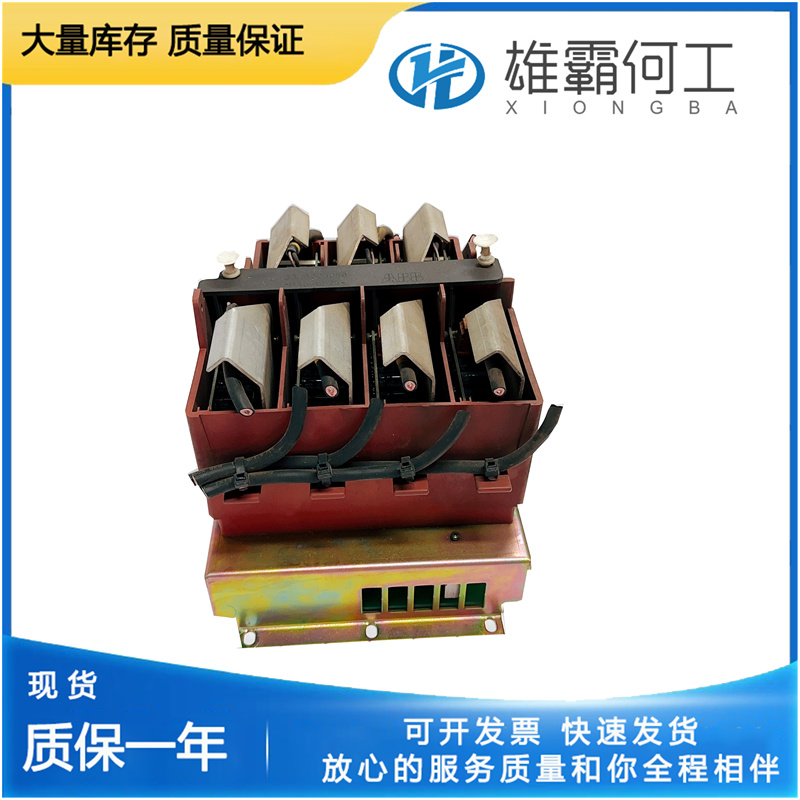

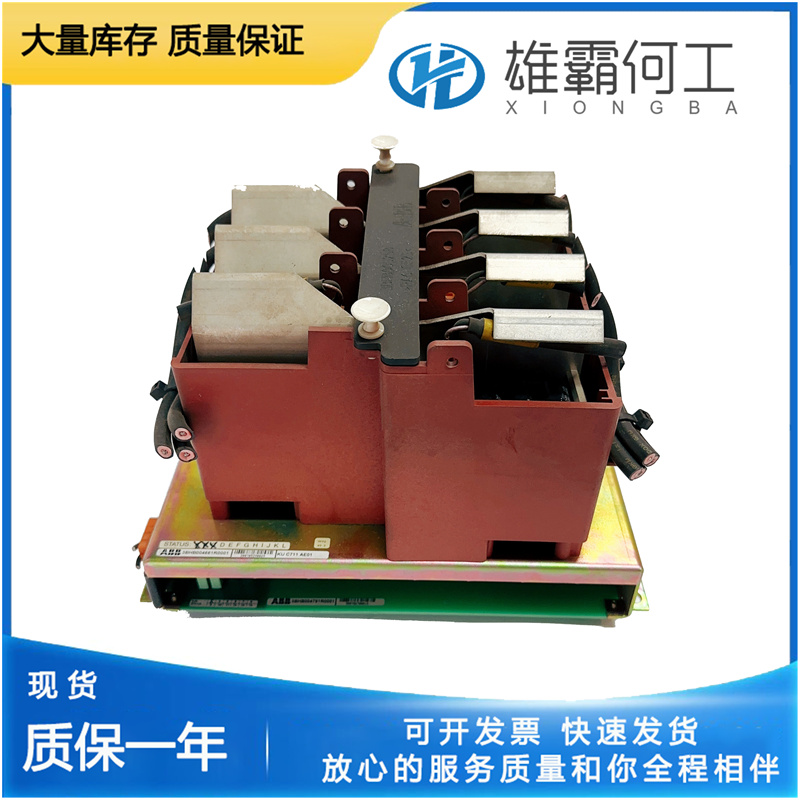

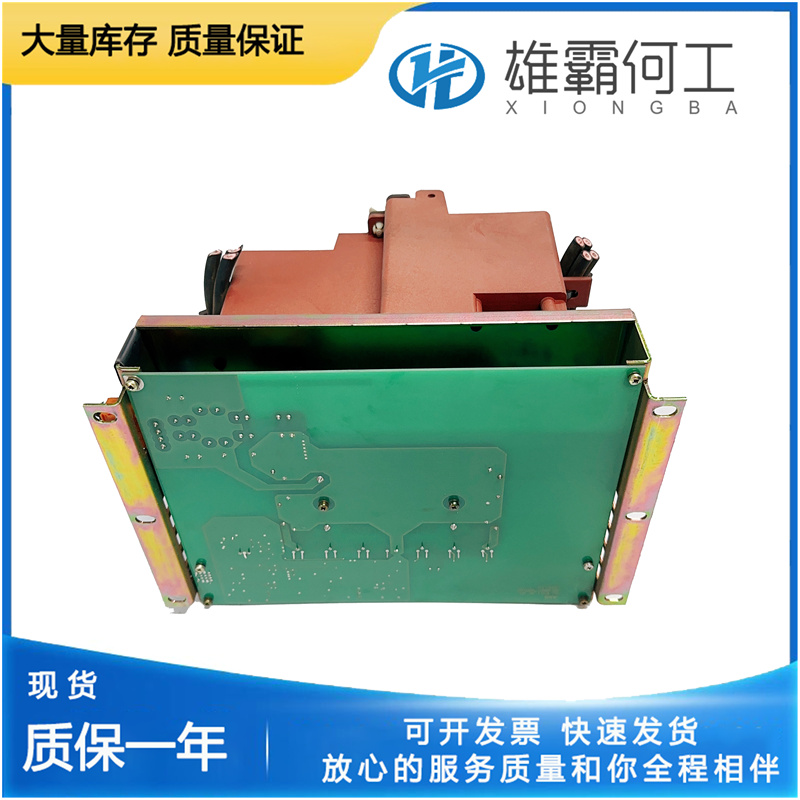

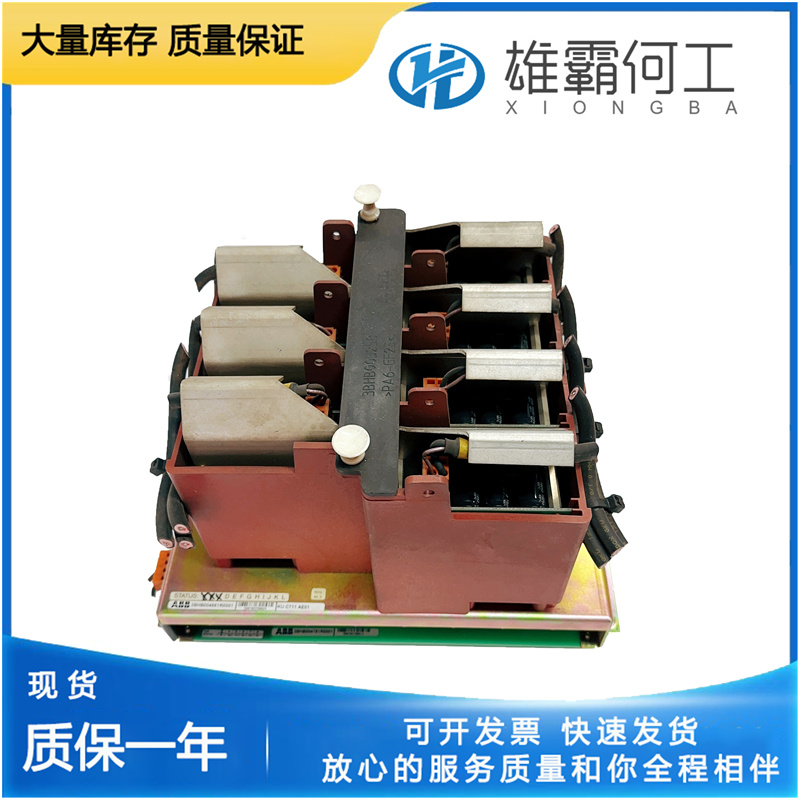

ABB KUC711AE101 3BHB004661R0101模塊的安裝注意事項，綜合技術規范與安全要求：
?物理安裝?
?環境條件?
- 工作溫度：嚴格控制在-20°C至+70°C范圍，避免溫度突變35
- 濕度：維持5-95% RH（無冷凝）3
- 防護等級：IP20/IP00區域安裝，禁止暴露于粉塵或液體環境35
?機械固定?
- 采用DIN導軌（TS35標準）水平安裝，確保無機械應力3
- 緊固扭矩：端子螺釘0.6 Nm，機架固定螺栓1.5 Nm3
- 最小間距：與高功率設備保持≥50mm散熱間隙5
?電氣連接?
plaintextCopy Code[電源規范]
- 輸入電壓：24V DC（19.2-30V DC波動容差）:ml-citation{ref="3" data="citationList"}
- 接地要求：獨立接地線（截面積≥4mm2），接地電阻<0.1Ω
[信號接線]
- 屏蔽電纜：雙絞屏蔽線（CY型）連接控制信號
- 屏蔽層單點接地：僅控制器側接地:ml-citation{ref="2" data="citationList"}
- 禁止：動力電纜與信號線平行走線（交叉角度≥90°）:ml-citation{ref="1" data="citationList"}?安全防護?
?? ?關鍵禁令?
- 禁止未斷電操作：維護前需切斷主電源并驗證無殘余電壓13
- 禁止屏蔽安全診斷：強制導向觸點監控電路不可旁路3
禁止超限運行：接觸電壓≤500V AC/DC，電流≤8A3
?調試驗證?
?上電前檢查?
- 絕緣測試：輸入/輸出端對地絕緣電阻≥100 MΩ（500V DC）3
- 短路排查：萬用表驗證無意外短路點1
?功能測試?
textCopy CodeStep 1: 激活診斷LED - POWER綠燈常亮：供電正常 - SAFE紅燈熄滅：安全回路閉合:ml-citation{ref="3" data="citationList"} Step 2: 注入測試信號 - 模擬量輸入0-10V驗證勵磁電流線性響應:ml-citation{ref="4" data="citationList"}
?維護要求?
- ?年度校驗?：依據EN ISO 13849-2進行安全功能測試3
- ?壽命周期?：
- 機械壽命：10?次操作
- 電氣壽命：10?次@額定負載3
?故障診斷?：
