5SHY4045L0006 3BHB030310R0001 3BHE039203R0101 GVC736CE101  ABB IGBC

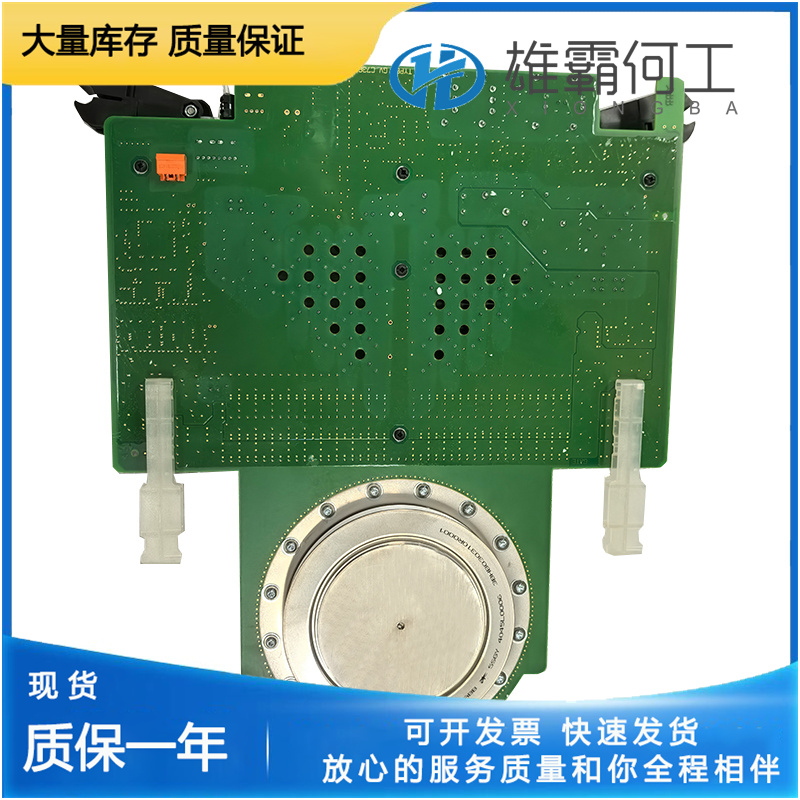

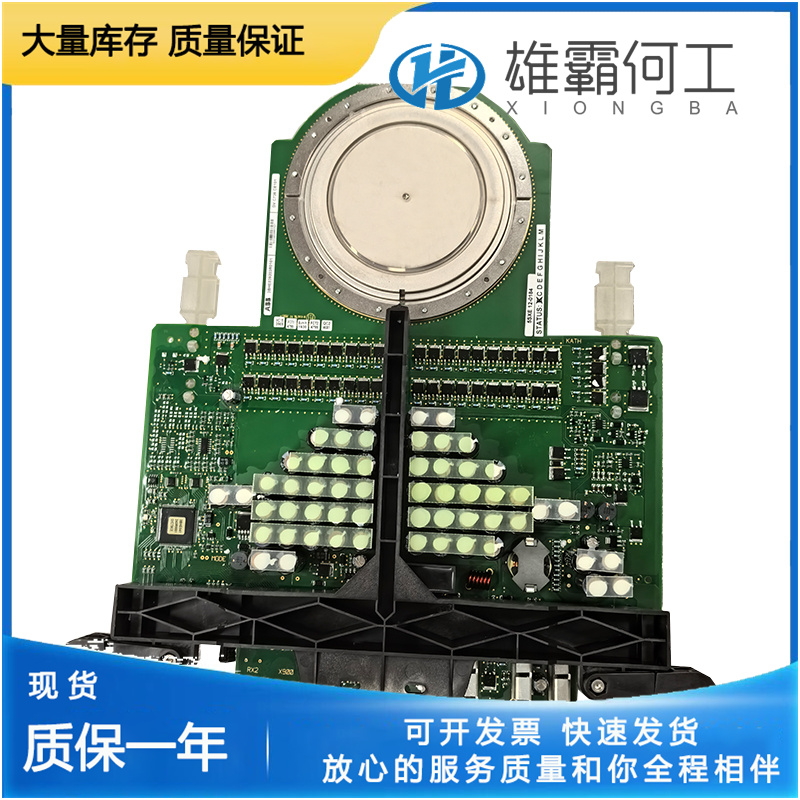

以下是針對?ABB 5SHY4045L0006 3BHB030310R0001 3BHE039203R0101 GVC736CE101 IGCT模塊?的技術規格與應用說明：

?產品基礎信息?

?屬性??參數?
?型號?5SHY4045L0006
?部件號?3BHB030310R0001 / 3BHE039203R0101
?標識碼?GVC736CE101
?類型?IGCT（集成門極換流晶閘管）模塊
?封裝等級?IP65（防護灰塵與低壓水射）

?核心技術特性?

  1. ?結構設計?
    • 集成GTO晶圓、反并聯二極管及門極驅動電路，實現低電感連接?
    • 采用稀土磁體定子，兼具晶閘管低導通損耗與晶體管穩定關斷能力?
  2. ?電氣性能?
    ?參數??值?
    阻斷電壓4.5 kV
    額定電流4 kA (峰值)
    開關頻率500 Hz
    導通損耗<1.5 V @ 3 kA
  3. ?可靠性指標?
    • 無緩沖電路設計，減少故障點?
    • 支持-40°C至+125°C寬溫運行?

    • 機械壽命：>10^8次開關循環?


?典型應用場景?

  • ?高壓變頻系統?
    ACS6000系列中壓驅動器的有源整流單元核心組件?，應用于軋鋼機/礦山設備（4-120 MVA功率域）?1
  • ?電網穩定裝置?
    動態無功補償（20-100 Mvar）與故障穿越控制?
  • ?可再生能源?
    海上風電變流器（14 MW機組）的功率轉換模塊?

?安裝與接口規范?

plaintextCopy Code[物理接口]
? 主端子：M12螺栓連接（扭矩45 Nm）
? 門極信號：光纖ST接口（850nm波長）

[散熱要求]
- 強制風冷：風速≥6 m/s
- 水冷方案：流量15 L/min ΔT<10°C

?安全認證與兼容性?

  • ?國際認證?
    • SIL 3 (IEC 61508) / PLe (ISO 13849)?
    • ATEX II 3G Ex h IIC T4?

  • ?兼容組件?

    ?系統組件??型號?
    門極電源單元GUSP系列
    鉗位電容5SXE10-0181
    驅動器平臺ABB AC 800PEC PLC?
